Day 7-5 分层排障方法论 + 案例实战

核心原则：排障是从下到上逐层缩小的过程，不要一上来就看日志。

前面学了网络分层模型和诊断工具。但工具只是手段，怎么用工具一步步排查问题才是关键。

本节学习五层排查法——从物理层到应用层的系统化排障方法，以及两个真实场景的完整排障流程。

一、五层排查法概述

1.1 什么是五层排查法？

五层排查法是从物理层到应用层的系统化排障方法，按照从下到上的顺序逐层检查，缩小问题范围。

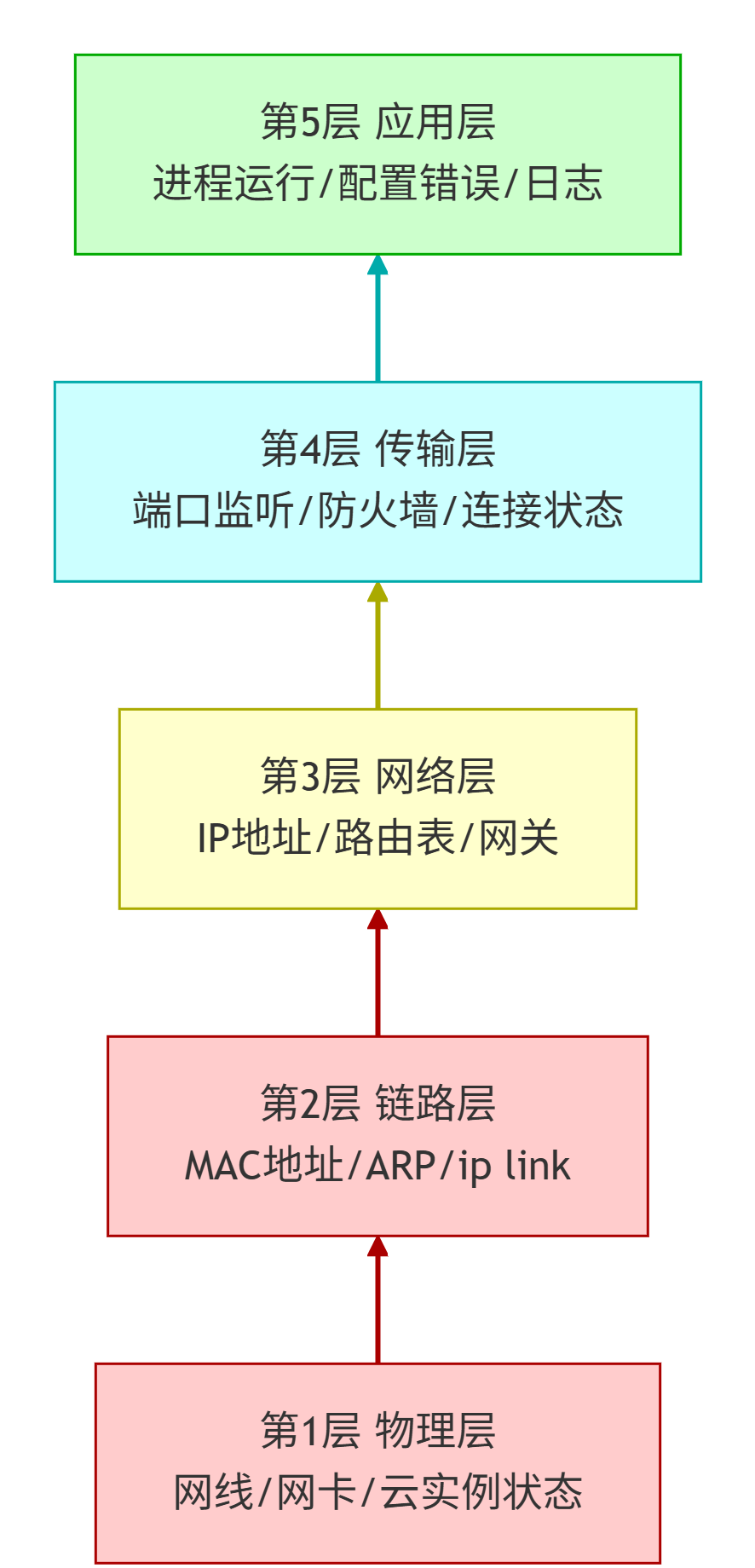

物理层、链路层、网络层、传输层、应用层的排查顺序

1.2 五层详解

层级	名称	检查内容	关键命令
第 1 层	物理层	网线、网卡、云实例状态	`ip link`、云控制台
第 2 层	链路层	MAC 地址、ARP、网卡状态	`ip neigh`、`arping`
第 3 层	网络层	IP 地址、路由表、网关	`ip addr`、`ip route`、`ping`
第 4 层	传输层	端口监听、防火墙、连接状态	`ss -tlnp`、`firewall-cmd`
第 5 层	应用层	进程运行、配置错误、日志	`systemctl status`、`journalctl`

1.3 核心原则

核心原则：排障是从下到上逐层缩小的过程，不要一上来就看日志。

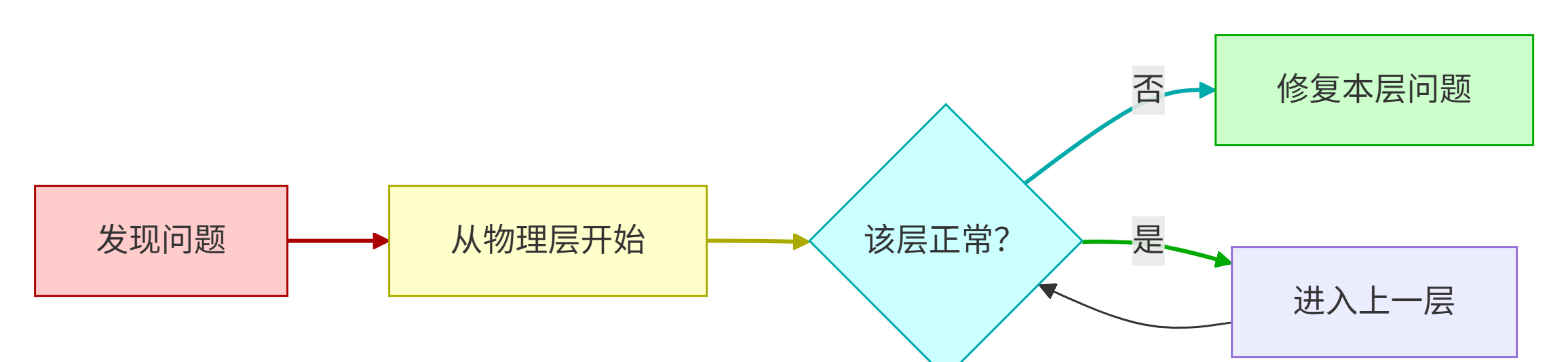

发现问题后从物理层开始；本层异常则修复，本层正常则进入上一层

二、场景 A：SSH 无法连接

客户端 10.0.0.50 与服务器 10.0.0.142

2.1 问题现象

【客户端】 ssh root@10.0.0.142
# 报错：Connection refused / timed out / denied

2.2 排查流程图

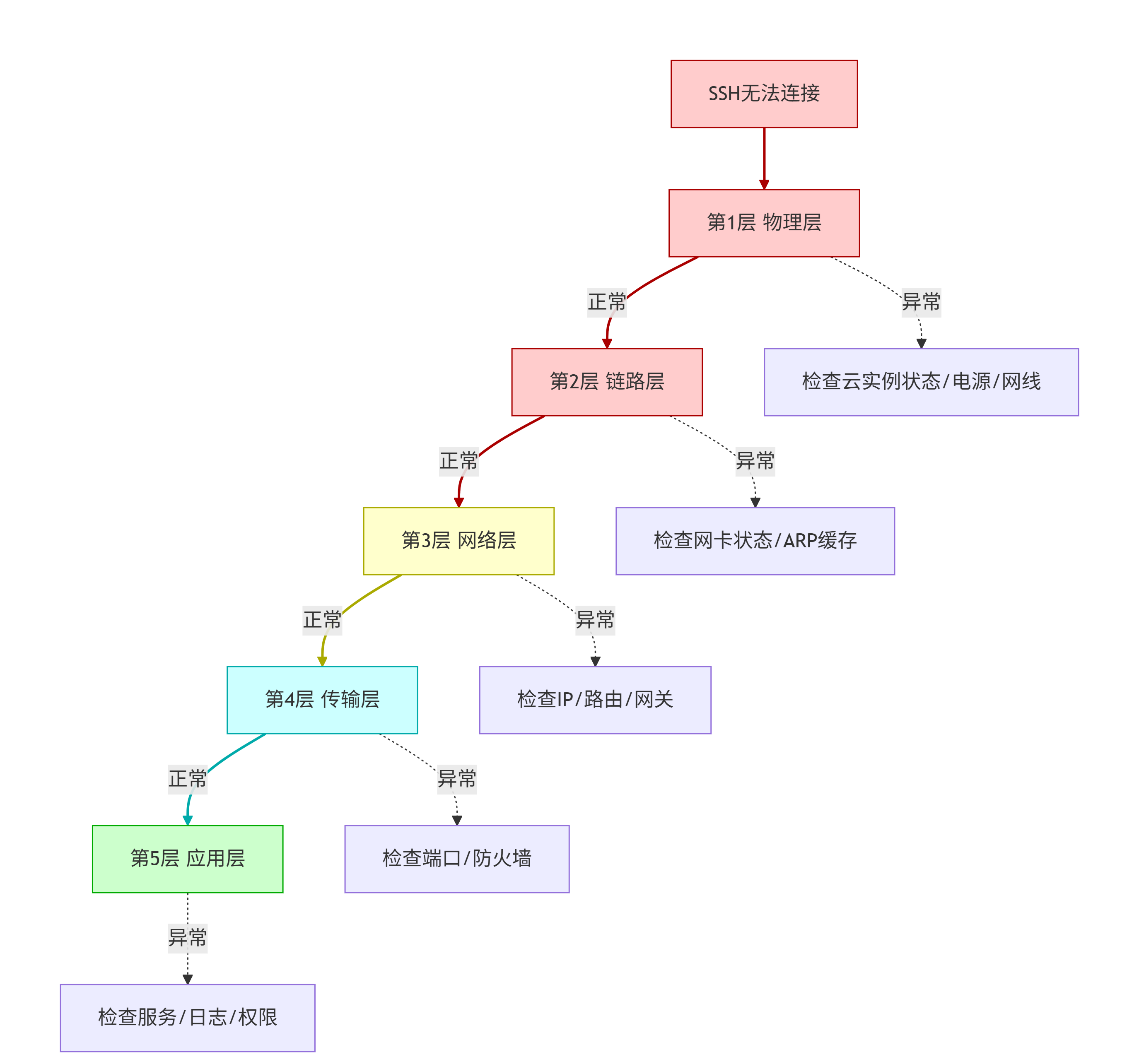

SSH 无法连接时的五层排查流程

2.3 逐步排查步骤

第 1 层：物理层

【客户端】 ip link show
【服务器】 ip link show
# 确认网卡 state UP

第 2 层：链路层

【客户端】 ip neigh
# 状态为 REACHABLE 表示正常

第 3 层：网络层

【客户端】 ping 10.0.0.142
# 通则 → 网络正常
# 不通 → 检查 IP 配置

第 4 层：传输层

【服务器】 ss -tlnp | grep :22
# 有输出 → 服务在监听
# 无输出 → 服务未启动

【服务器】 firewall-cmd --list-all
# 确认 22 端口已放行

【客户端】 nc -zv 10.0.0.142 22
# 成功 → 端口通
# 失败 → 防火墙拦截

参数	含义
`-z`	仅扫描端口，不发送任何数据（零 I/O 模式），只测试连通性
`-v`	详细输出，显示连接结果（成功/失败）

第 5 层：应用层

【服务器】 systemctl status sshd
# 状态为 running

【服务器】 tail -20 /var/log/secure
# 查看认证失败原因

三、场景 B：网站无法访问【待学完后续课程】

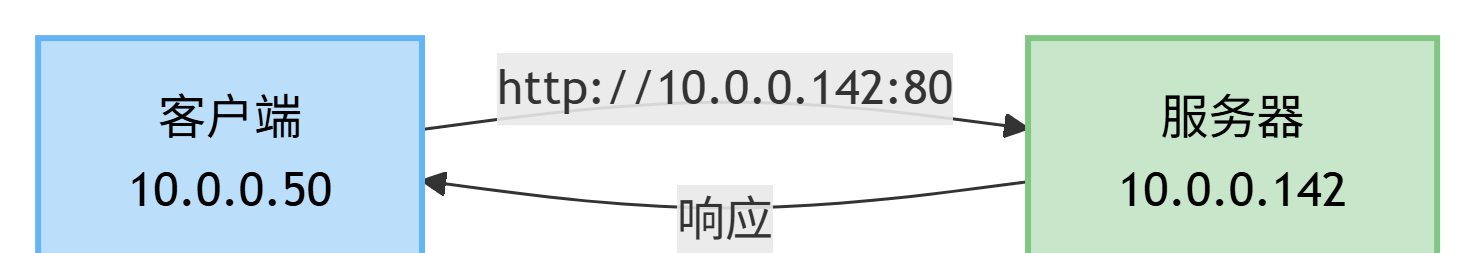

Web 客户端与服务器的请求和响应

3.1 问题现象

【客户端】 curl http://10.0.0.142
# 或浏览器访问 http://10.0.0.142
# 报错：Connection refused / timed out / 404 / 502 / 503

3.2 排查流程图

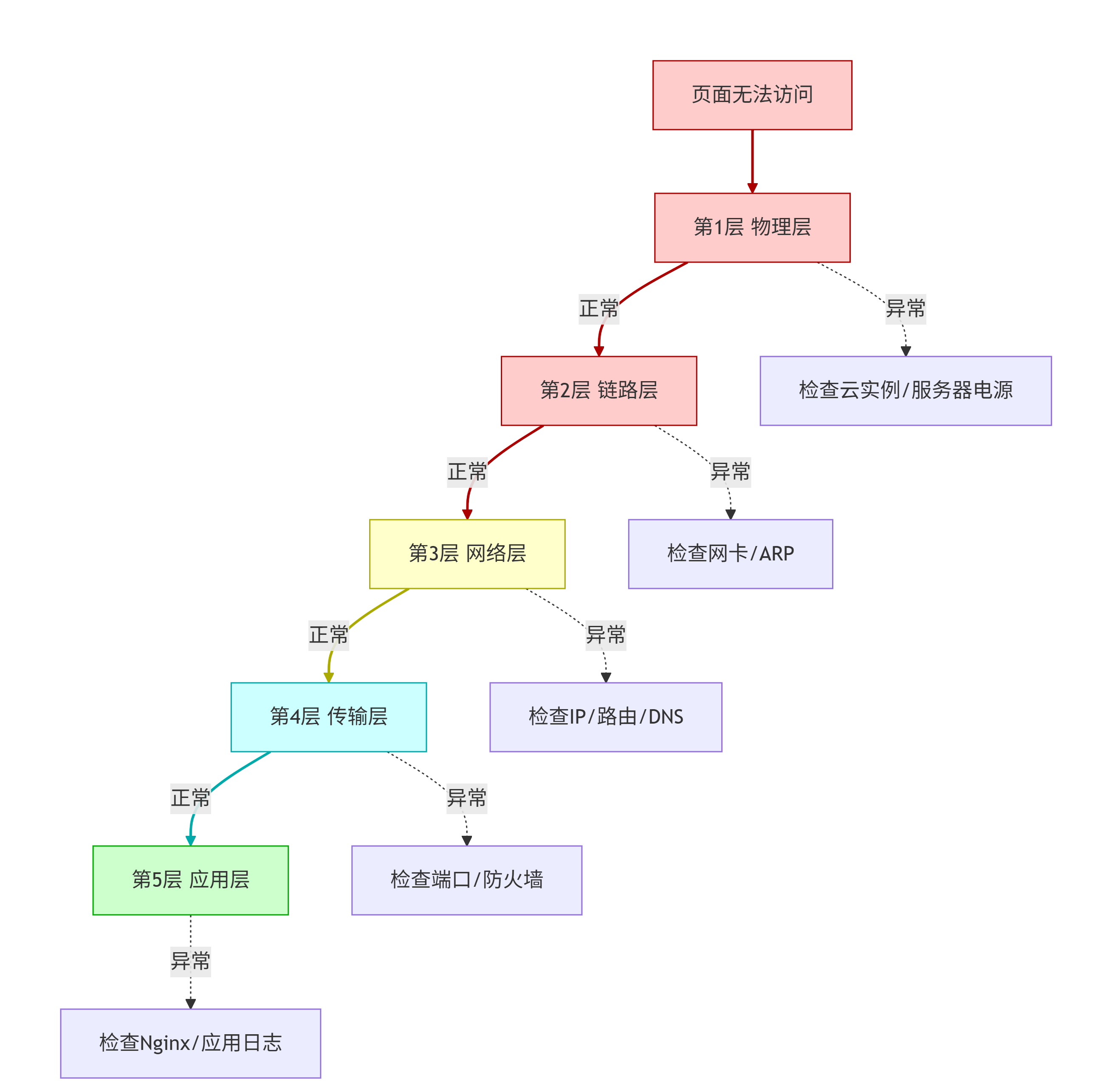

网站无法访问时的五层排查流程

3.3 逐层排查步骤

第 1 层：物理层

【客户端】 ip link show
【服务器】 ip link show
# 确认网卡 state UP

第 2 层：链路层

【客户端】 ip neigh show 10.0.0.142
# 状态为 REACHABLE 表示正常

第 3 层：网络层

【客户端】 ping 10.0.0.142
# 通则 → 网络正常
# 不通 → 检查 IP 配置

第 4 层：传输层

【服务器】 ss -tlnp | grep -E ":80|:443|:8080"
# 有输出 → 服务在监听
# 无输出 → 服务未启动

【服务器】 firewall-cmd --list-all
# 确认 Web 端口已放行

【客户端】 nc -zv 10.0.0.142 80
# 成功 → 端口通
# 失败 → 防火墙拦截

第 5 层：应用层

【服务器】 curl -I http://localhost:80
# 返回 200 → Web 服务正常，排查客户端/网络
# 失败 → Web 服务有问题

【服务器】 systemctl status nginx
# 状态为 running

【服务器】 nginx -t
# 检查配置文件语法

【服务器】 tail -20 /var/log/nginx/error.log
# 查看错误日志

【服务器】 getenforce
# Enforcing 可能拦截，临时关闭测试：setenforce 0

【服务器】 df -h
# 检查磁盘空间

# 验证
【客户端】 curl http://10.0.0.142
# 返回页面内容 → 故障已解决

四、排障决策树

4.1 SSH 问题决策树

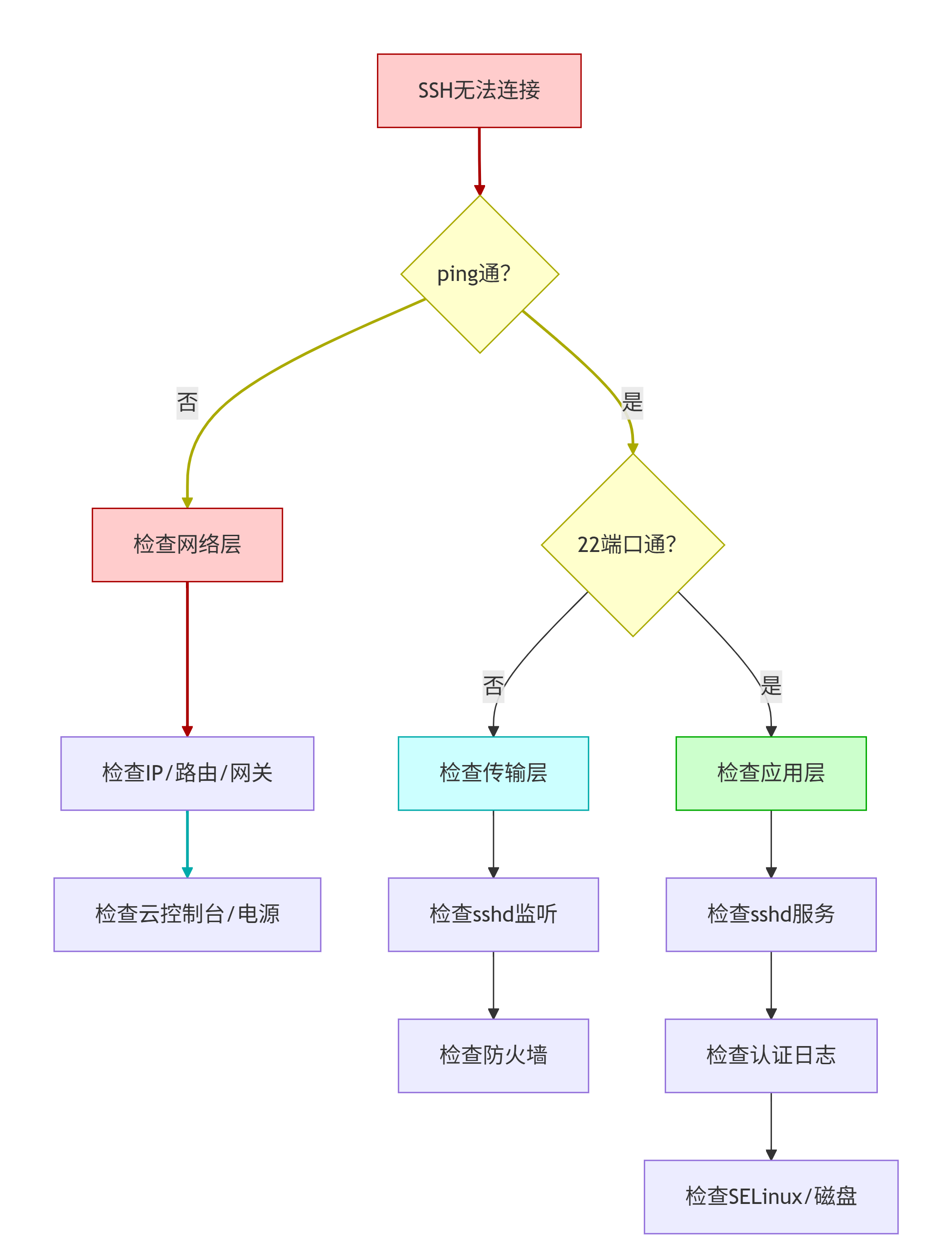

SSH 决策树：ping、22 端口、sshd 监听、防火墙、认证日志、SELinux 和磁盘

4.2 Web 问题决策树

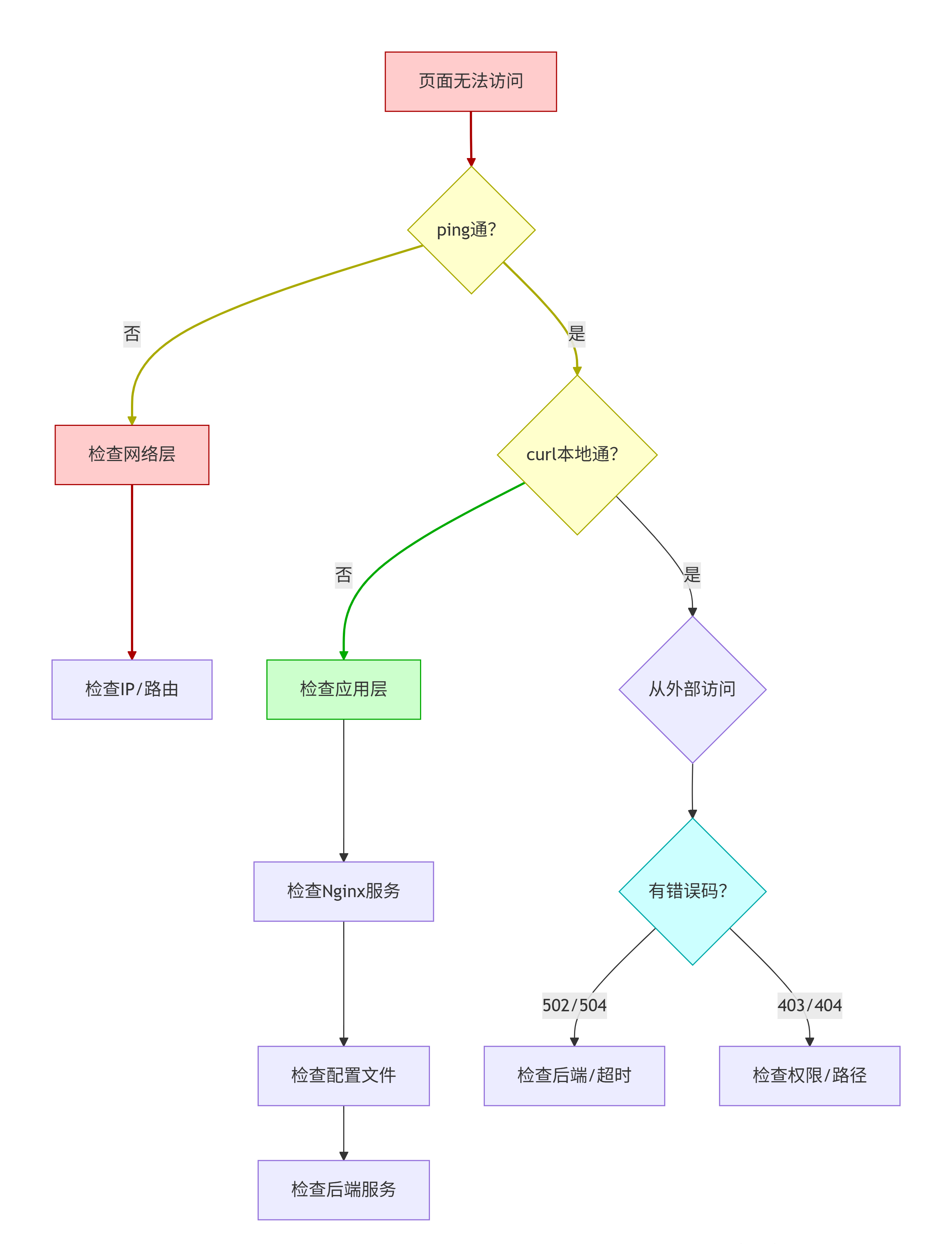

Web 决策树：ping、本地 curl、Nginx 配置、后端服务、错误码、权限和路径

五、交付物

5.1 分层排障决策树

需绘制《后台管理系统分层排障决策树》（从现象到根因的五层分支流程图）：

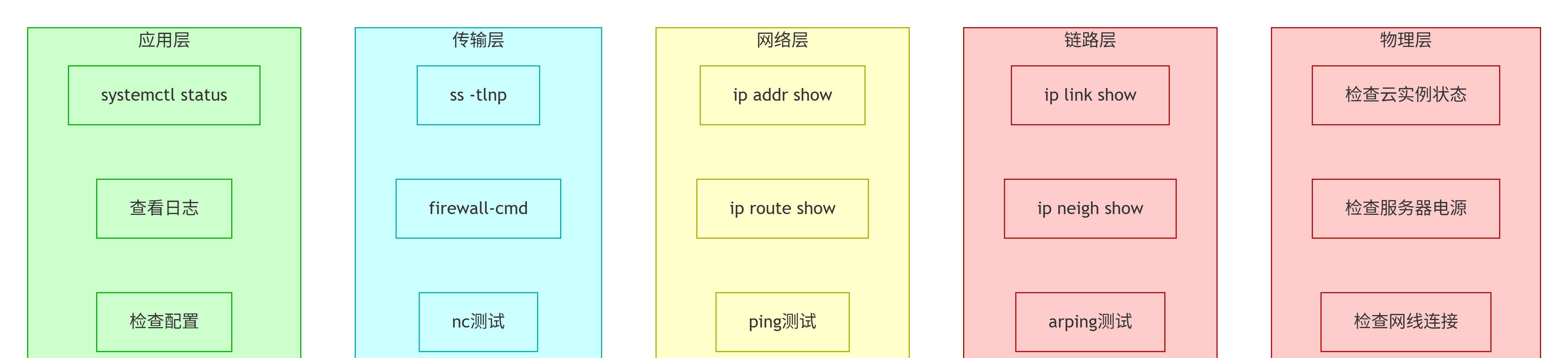

后台管理系统分层排障决策树中的各层检查命令

5.2 Linux 基础排障 Runbook

需编写《Linux 基础排障 Runbook》，含 SSH 和 Web 两类场景的症状、逐层检查命令、修复步骤、验证方法。

# Linux 基础排障 Runbook

## 场景 1：SSH 无法连接

### 症状

- Connection timed out
- Connection refused
- Permission denied

### 排查步骤

1. 物理层：检查云控制台实例状态。
2. 网络层：ping IP 检查连通性。
3. 传输层：telnet IP 22 检查端口。
4. 应用层：systemctl status sshd。

### 修复步骤

- 服务未启动：systemctl start sshd。
- 防火墙拦截：firewall-cmd --add-service=ssh。
- 认证失败：检查 /var/log/secure。

### 验证方法

- ssh user@IP 成功登录。

---

## 场景 2：网站无法访问

### 症状

- 浏览器返回 502/503/504。
- 页面加载超时。

### 排查步骤

1. 网络层：ping IP 检查连通性。
2. 传输层：ss -tlnp | grep :80 检查端口。
3. 应用层：curl -I http://localhost 本地测试。

### 修复步骤

- Nginx 未启动：systemctl start nginx。
- 配置错误：nginx -t 检查并修复。
- 后端服务未启动：systemctl start 后端服务。

### 验证方法

- curl -I http://IP 返回 200。
