Day 7-1 IP 地址、子网掩码与网关详解

全面围绕“配置 → 验证 → 排障”这条主线，从零开始建立网络运维的核心能力。

本章学习目标

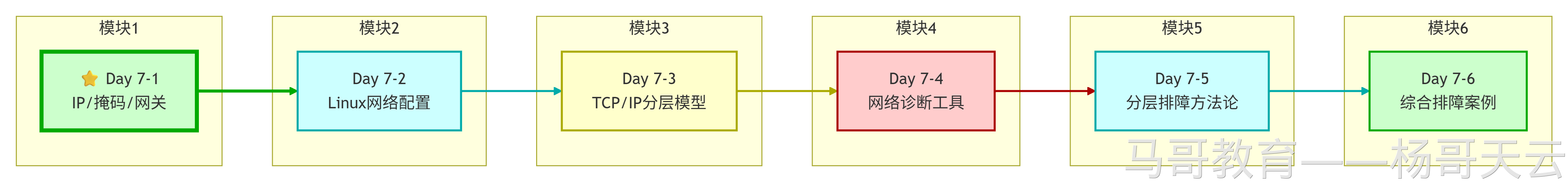

本章模块概览

本节导读

在开始配置网络之前，我们必须先理解网络最基础的概念：IP 地址、子网掩码和网关。

• IP 地址是每台计算机在网络中的“门牌号”。
• 子网掩码告诉我们“哪部分是街道，哪部分是门牌”。
• 网关是走出“小区”去往外部世界的“大门”。

学完本节后，你将能够理解数据包如何在网络中流动，为后续的网络配置和排障打下坚实基础。

一、全景认知：从生活场景理解网络通信

在正式学习概念之前，我们先通过两个生活场景，建立对网络通信的全景认识。

1.1 核心概念速览

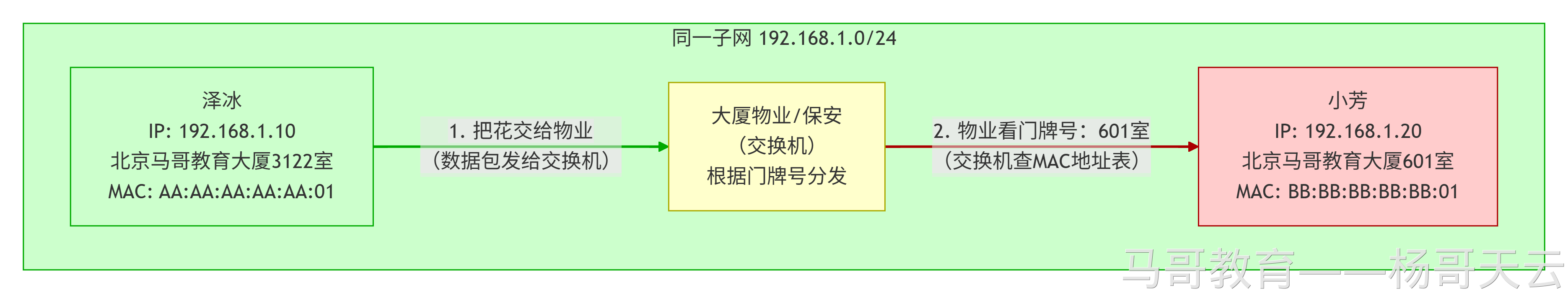

1.2 场景一：给同一大厦的女朋友送花（同子网通信）

泽冰住在北京马哥教育大厦 3122 室，想给同住北京马哥教育大厦 601 室的女朋友小芳送一束花。泽冰一看：都是同一栋大厦，直接让大厦物业/保安（交换机）根据门牌号（MAC 地址）送过去就行，根本不需要找快递。

关键理解：

• 泽冰一看地址，同一大厦 → 不需要找快递代收点（网关）。
• 物业/保安（交换机）根据“门牌号”（MAC 地址）直接送达。
• 整个过程不涉及路由器，速度极快。

本节的“门牌号”类比为了便于理解做了简化。精确来说：

• IP 地址 = 完整邮政地址（国家 + 城市 + 小区 + 楼栋 + 房间），用于跨网络寻址。
• MAC 地址 = 设备的身份证号（出厂固化，全球唯一），用于同一子网内的最终投递。

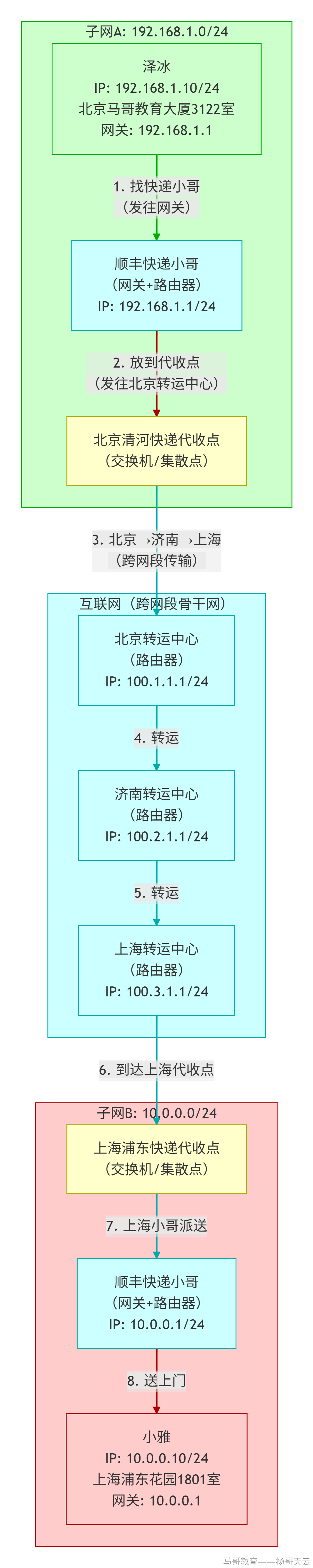

1.3 场景二：给上海的女朋友寄花（跨子网通信）

泽冰想给远在上海浦东花园 1801 室的女朋友小雅寄一束花。泽冰一看：这不在同一座城市 + 大厦啊，得找快递小哥（网关）。

关键理解：

• 泽冰一看地址，女朋友小雅在不同子网 → 必须找顺丰快递小哥（网关 + 路由器）。
• 泽冰的网关指向快递小哥（默认网关 192.168.1.1）。
• 小雅的网关也指向当地快递小哥（默认网关 10.0.0.1）。
• 快递代收点只是临时存放处，真正的转发决策者是快递小哥（路由器）。
• 数据包经过“北京快递小哥 → 北京转运中心 → 济南转运中心 → 上海转运中心 → 上海快递小哥”的完整路径。

1.4 场景对比总结

核心规则：同一子网直接通信（交换机），跨子网需经过网关（路由器）。

二、为什么需要 IP 地址？

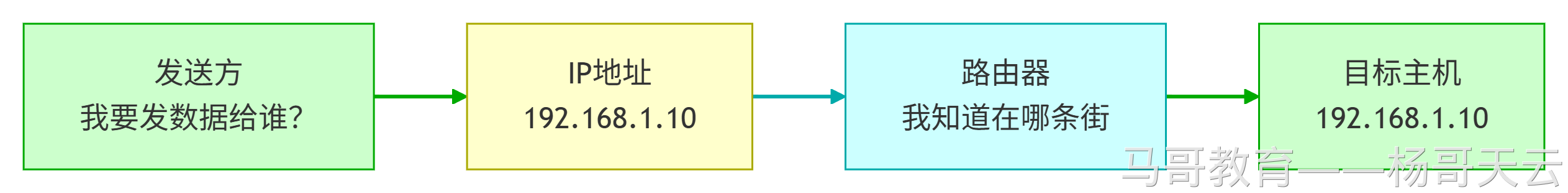

2.1 网络通信的基本问题

在互联网中，每台计算机都需要一个唯一的标识，才能被其他计算机找到。这个标识就是 IP 地址。

2.2 结合场景回顾

回顾刚才泽冰的两个送花场景，来看看 IP 地址、交换机、路由器、网关分别扮演了什么角色。

场景一：给同一大厦的小芳送花

泽冰住在北京马哥教育大厦 3122 室，小芳住在北京马哥教育大厦 601 室。

• 泽冰一看地址：都是“北京马哥教育大厦” → 同一子网。
• 不需要找快递小哥（网关），直接让物业/保安（交换机）送上门。
• 物业看的是“601 室”（MAC 地址/门牌号），而不是“北京”还是“上海”。
• IP 地址在这里的作用：让泽冰判断“是不是同一大厦”。
• 交换机在这里的作用：根据门牌号（MAC 地址）完成送达。

场景二：给上海的小雅寄花

泽冰住在北京马哥教育大厦 3122 室，小雅住在上海浦东花园 1801 室。

• 泽冰一看地址：“北京马哥教育大厦” vs “上海浦东花园” → 不同子网。
• 必须找顺丰快递小哥（网关 + 路由器）。
• 快递单上写的是“上海市浦东花园 1801 室”（IP 地址/城市 + 大厦）。
• 快递经过“北京转运中心 → 济南转运中心 → 上海转运中心”（路由器逐跳转发）。
• 到达上海后，上海当地物业（交换机）根据“1801 室”（MAC 地址/门牌号）送上门。

核心理解：

• IP 地址解决的是“在哪个网络”的问题（城市 + 大厦）。
• MAC 地址解决的是“在网络内哪个设备”的问题（门牌号）。
• 跨网络通信时，IP 地址负责找到目标网络，MAC 地址负责在网络内找到目标设备。

三、IPv4 地址的构成

3.1 IPv4 地址的表示方式

IPv4 地址是一个 32 位的二进制数，通常用点分十进制表示：

二进制：11000000.10101000.00000001.00001010
十进制：192     .168     .1       .10

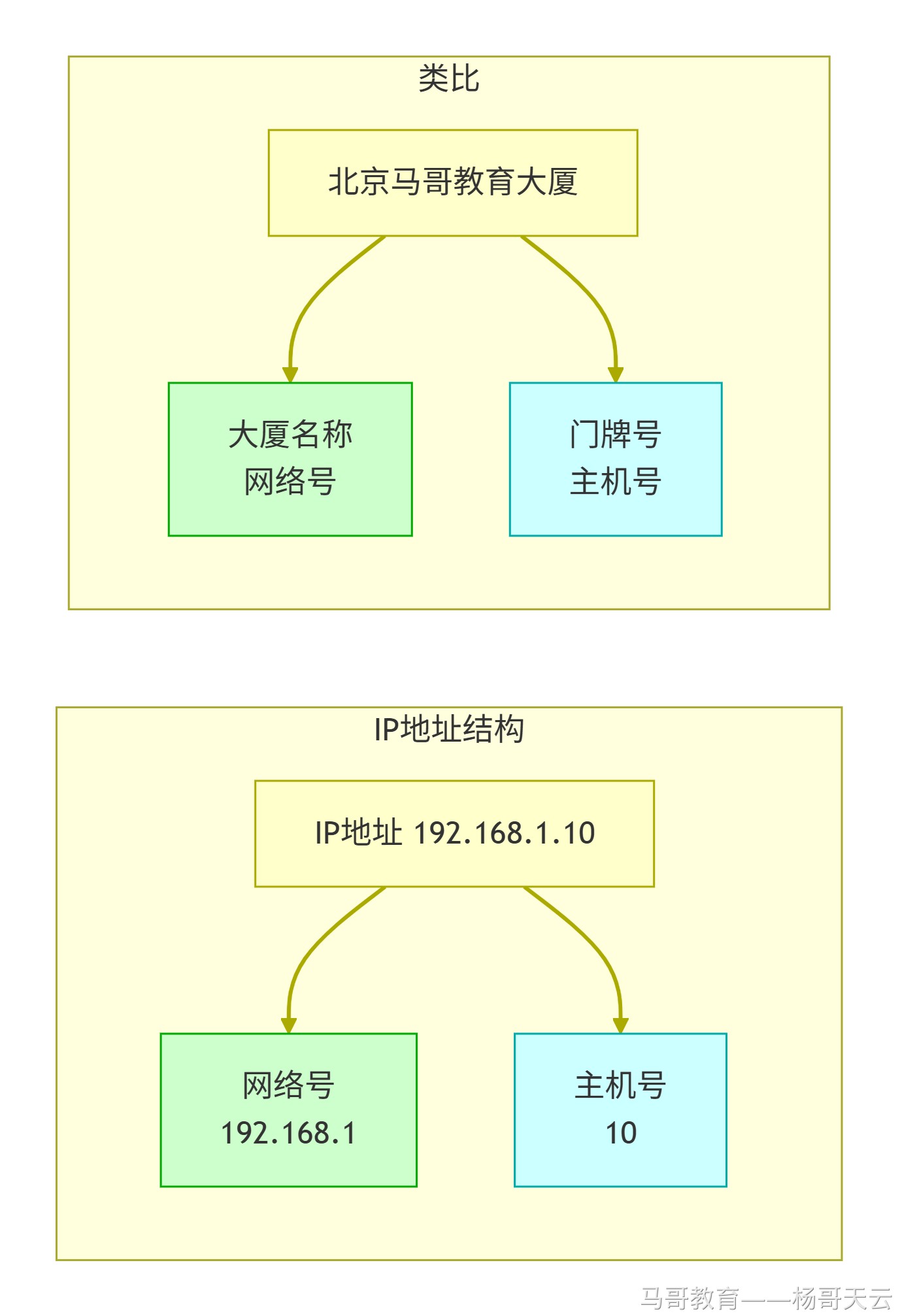

3.2 IP 地址的组成：网络号 + 主机号

IP 地址由两部分组成：

四、子网掩码

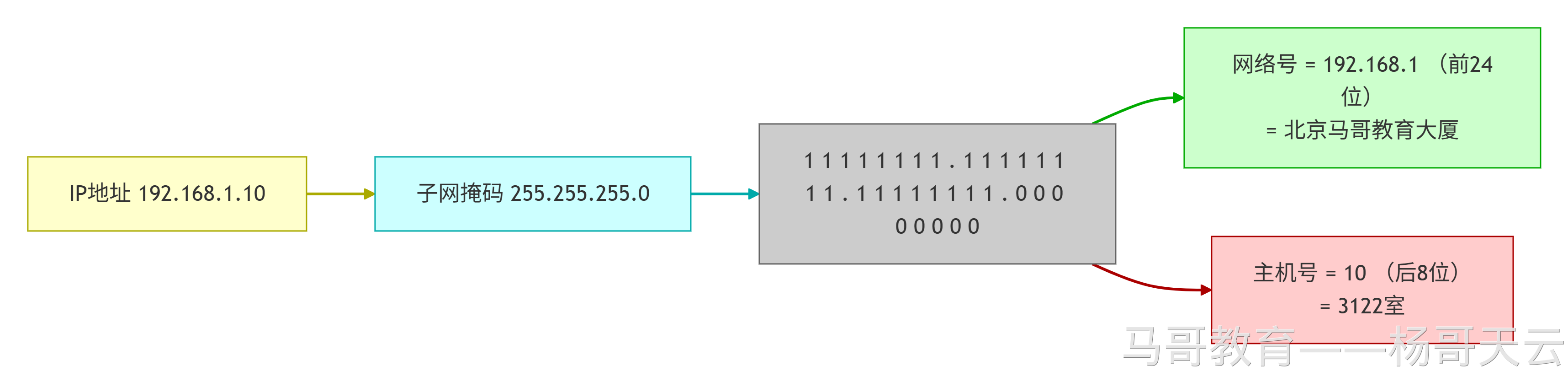

4.1 子网掩码的作用

子网掩码的作用是：告诉计算机，IP 地址中哪部分是网络号，哪部分是主机号。

4.2 常见子网掩码

说明：CIDR 表示法是在 IP 地址后面加斜杠和网络号位数，如 192.168.1.10/24 表示子网掩码为 255.255.255.0。

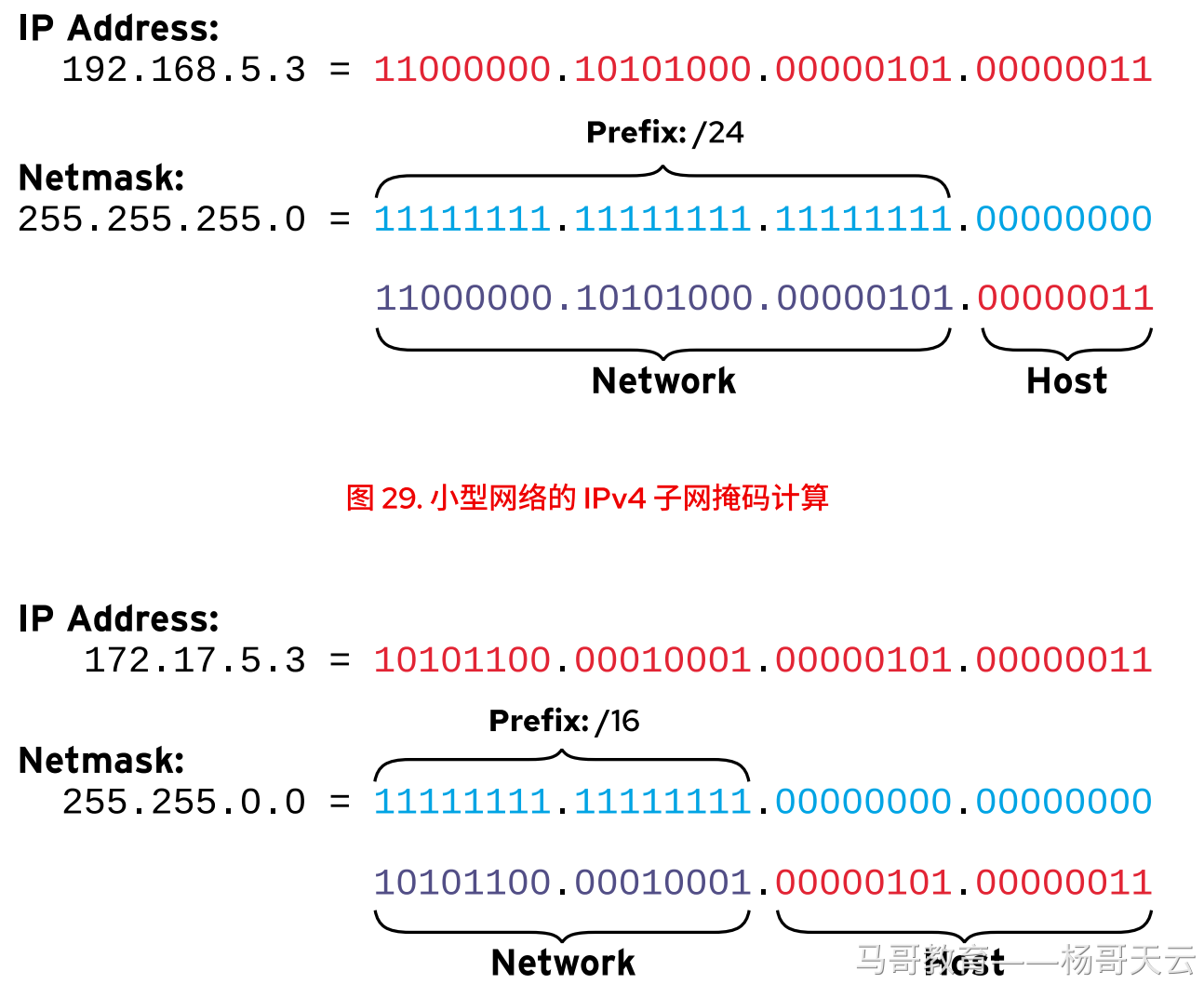

4.3 子网掩码的二进制理解

255.255.255.0 的二进制：
11111111.11111111.11111111.00000000
←       网络位（24 位）      → ←主机位（8 位）→
        北京马哥教育大厦          具体门牌号

255.255.255.240 的二进制：
11111111.11111111.11111111.11110000
←           网络位（28 位）          → ←主机位（4 位）→

五、判断同一子网

5.1 判断方法

同一子网判断方法：将两个 IP 地址分别与子网掩码做“与”运算，结果相同则在同一子网。

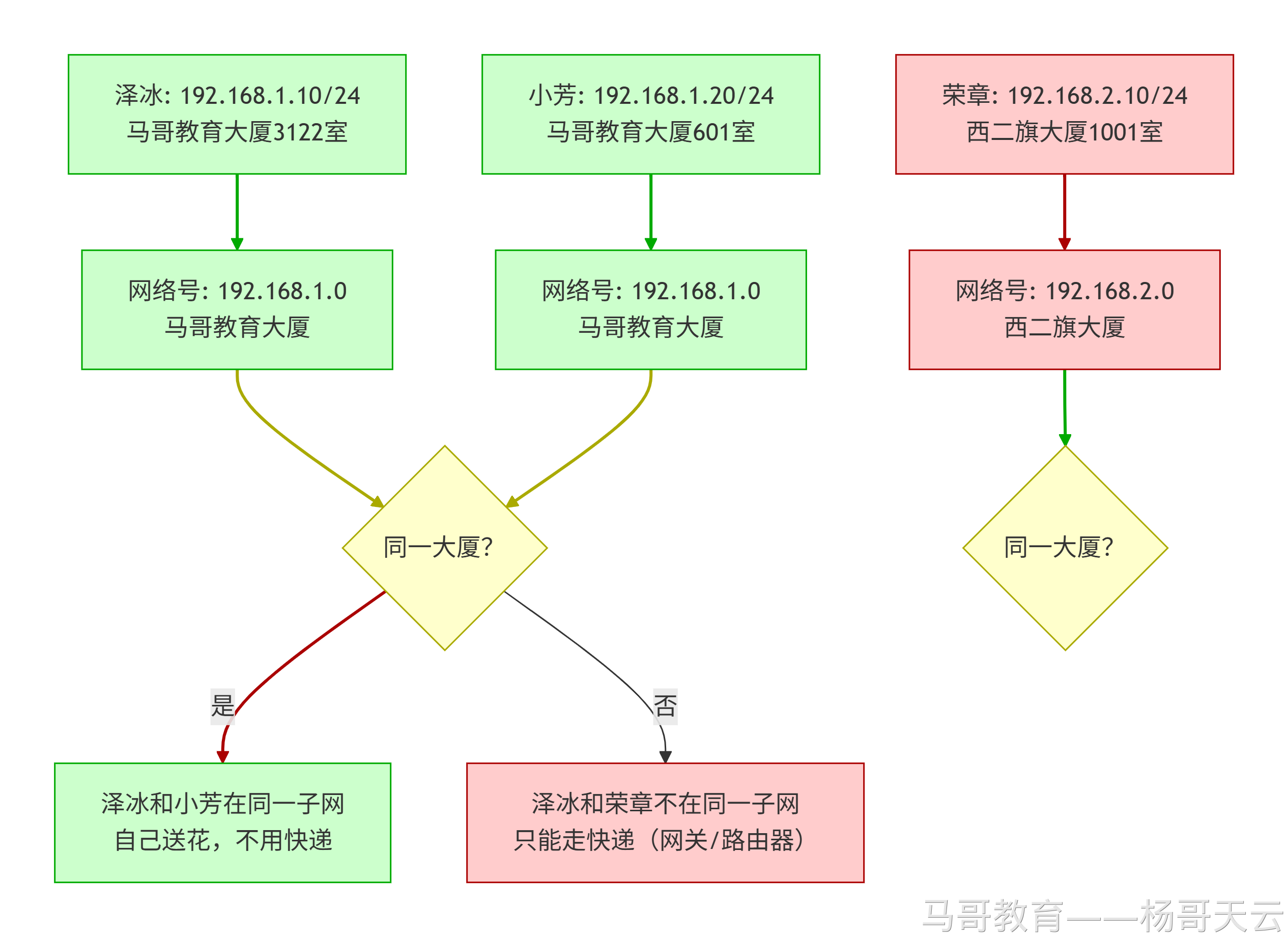

5.2 实战计算示例

示例 1：同一子网

泽冰：192.168.1.10  → 二进制：11000000.10101000.00000001.00001010
小芳：192.168.1.20  → 二进制：11000000.10101000.00000001.00010100
掩码：255.255.255.0 → 二进制：11111111.11111111.11111111.00000000

泽冰 & 掩码 = 11000000.10101000.00000001.00000000 = 192.168.1.0（马哥教育大厦）
小芳 & 掩码 = 11000000.10101000.00000001.00000000 = 192.168.1.0（马哥教育大厦）
结果相同 → 同一子网 → 直接访问，不用快递

示例 2：不同子网

泽冰：192.168.1.10  → 二进制：11000000.10101000.00000001.00001010
荣章：192.168.2.10  → 二进制：11000000.10101000.00000010.00001010
掩码：255.255.255.0 → 二进制：11111111.11111111.11111111.00000000

泽冰 & 掩码 = 11000000.10101000.00000001.00000000 = 192.168.1.0（马哥教育大厦）
荣章 & 掩码 = 11000000.10101000.00000010.00000000 = 192.168.2.0（西二旗大厦）
结果不同 → 不同子网 → 只能走快递（网关/路由器）

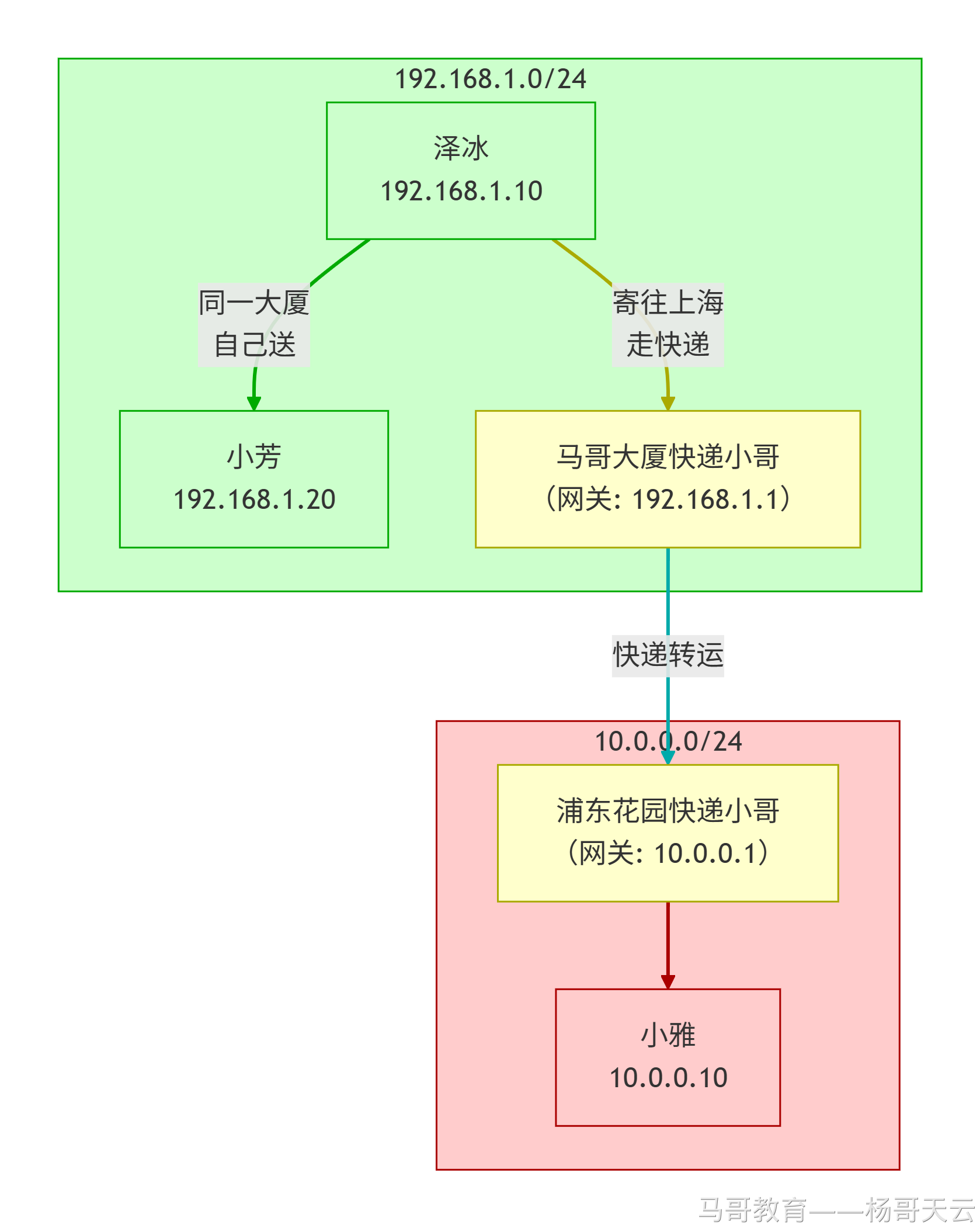

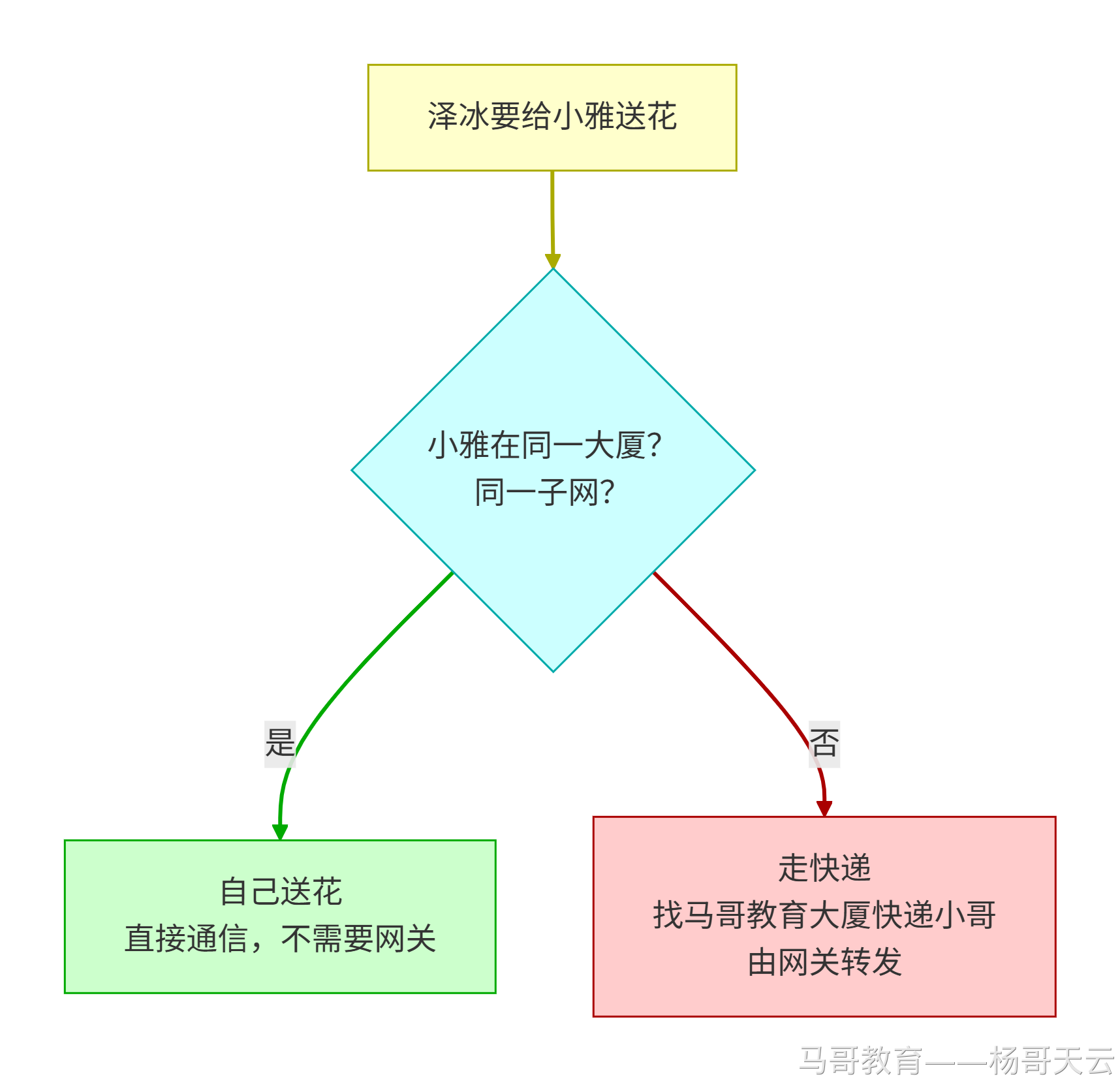

六、网关

6.1 网关的定义

网关是连接不同子网的“大门”。当目标不在同一子网时，数据必须经过网关转发。

6.2 通信规则总结

核心规则：同一子网直接通信，跨子网需经过网关。

七、公有 IP vs 私有 IP

7.1 两种 IP 地址类型

7.2 私有 IP 地址范围

以下保留原文表格：

原文此表后两行是私有地址块中的部分子网，并非完整私有地址范围；完整范围见原文第 4 题答案：10.0.0.0/8、172.16.0.0/12（172.16.0.0–172.31.255.255）、192.168.0.0/16（192.168.0.0–192.168.255.255）。表中“可用地址数”列统计的是总地址数，普通广播子网的可分配主机数还需扣除网络和广播地址。

192.168.1.0/24 地址数 256 个，实际只有 254 个可用：

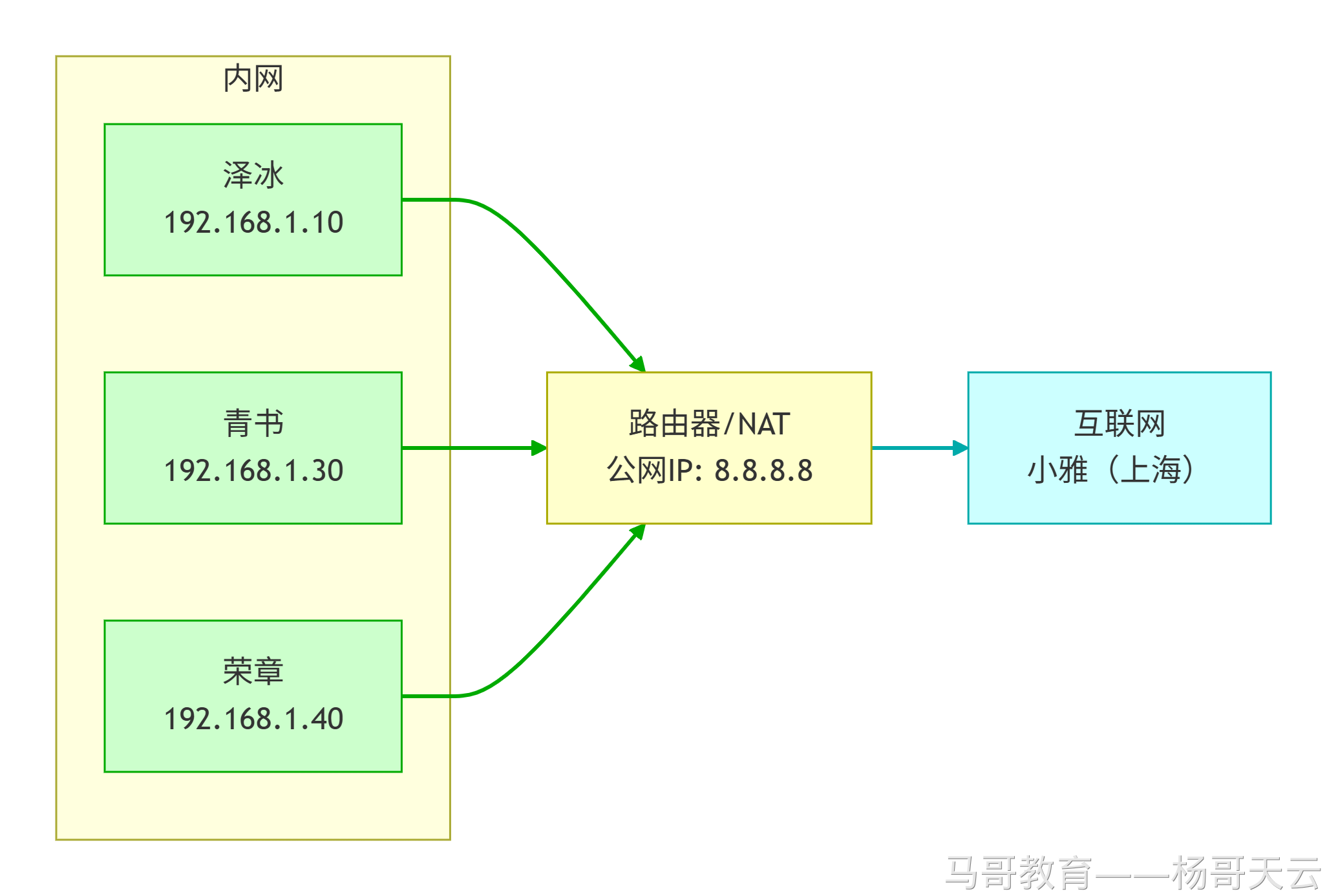

7.3 什么是 NAT？

NAT（Network Address Translation，网络地址转换）：多个私有 IP 共享一个公有 IP 上网的技术，家用路由器就是 NAT 设备。

类比延伸：公司内网几百号人共用 1 个公网 IP 上网，就像马哥教育所有学员几百号人共用一个“北京市海淀区清河街道马哥教育 10 号”的地址收快递——快递员只需要送到这个地址，楼内再自己分发给各学员。

八、常见网络设备

九、本章小结

9.1 核心知识点速记

送花哲学（IP 网络通信）：

• 同一大厦自己送（同子网直接通信）。
• 不同大厦走快递（跨子网经网关转发）。
• 片区快递小哥是网关（路由器）。
• 转运路径叫路由。

子网掩码口诀：

• 掩码用来区分网络地址和主机地址，1 是网络，0 是主机。
• /24 代表 255.255.255.0，可用 IP 例如 192.168.1.1 - 192.168.1.254（可分配给 254 台主机）。

9.2 常用命令速查

9.3 学完本节应能掌握

• 理解 IP 地址的构成（网络号 + 主机号）。
• 理解子网掩码的作用和计算方法。
• 判断两个 IP 是否在同一子网。
• 理解网关的作用和通信规则。
• 区分公有 IP 和私有 IP。

课后作业

第 1 题

请用自己的话解释 IP 地址、子网掩码和网关的作用分别是什么？

• IP 地址：标识一台计算机在网络中的位置，由网络号和主机号两部分组成，类似于“城市 + 大厦 + 门牌号”。
• 子网掩码：用于划分 IP 地址中哪部分是网络号、哪部分是主机号，帮助计算机判断目标是否在同一子网。
• 网关：子网连接外部网络的唯一出口，当目标不在同一子网时，数据必须经过网关转发。

第 2 题

主机 A 的 IP 为 192.168.1.10/24，主机 B 的 IP 为 192.168.2.20/24。请判断它们是否在同一子网？若不在，通信时需要经过什么设备？

• A 的网络号：192.168.1.0。
• B 的网络号：192.168.2.0。
• 网络号不同，因此不在同一子网。通信时需要经过网关（路由器）转发。

第 3 题

主机 A（10.0.0.5/24）要访问主机 B（10.0.1.5/24）。请问主机 A 发出的数据包中，目标 MAC 地址应该填谁的 MAC 地址？为什么？

应该填网关的 MAC 地址。

因为主机 A 计算后发现目标 B 的网络号（10.0.1.0）与自己（10.0.0.0）不同，不在同一子网，不能直接通信。跨子网通信必须经过网关，所以数据包要先发给网关，目标 MAC 地址应填网关的 MAC 地址。

第 4 题

请写出三个常见的私有 IP 地址段，并说明私有 IP 访问互联网时用到了什么技术。

三个常见私有 IP 地址段：

• 10.0.0.0/8。
• 172.16.0.0/12。
• 192.168.0.0/16。

访问互联网时用到的技术：NAT（网络地址转换），将多个私有 IP 映射为一个公有 IP 上网。

第 5 题

当泽冰（192.168.1.10/24）要给小雅（10.0.0.10/24）发送数据时，数据包经历了哪些关键步骤？

1. 泽冰判断目标 IP 10.0.0.10 与自己不在同一子网。
2. 将数据包发给默认网关 192.168.1.1（目标 MAC 填网关 MAC）。
3. 网关（路由器）根据目标 IP 查询路由表，决定转发路径。
4. 数据包经过多个路由器逐跳转发，到达小雅所在的子网网关 10.0.0.1。
5. 该网关根据目标 IP 10.0.0.10 在子网内找到小雅，完成投递。

下一节预告

Day 7-2：Linux 网络配置（Rocky 10 / Ubuntu 26.04）。

掌握了 IP 地址、子网掩码和网关的概念后，下一节我们将学习如何在真实的 Linux 系统上配置这些网络参数，包括使用 nmcli（Rocky Linux 10）和 Netplan（Ubuntu 26.04）两种现代配置工具。
