Day 9-2 反向代理与负载均衡

Day 9-2 反向代理与负载均衡 本节学习 Nginx 作为“流量入口”的核心能力：反向代理和负载均衡。 Java 运维视角：本节为后续 Spring Boot 应用部署打基础。无论微服务还是传统 Web 应用，Nginx 都是最前端的“流量守门员”。 目标 说明 理解反向代理 掌握正向代理与反向

计算阅读时间 0 阅读

Day 9-2 反向代理与负载均衡

本节学习 Nginx 作为“流量入口”的核心能力：反向代理和负载均衡。

Java 运维视角：本节为后续 Spring Boot 应用部署打基础。无论微服务还是传统 Web 应用，Nginx 都是最前端的“流量守门员”。

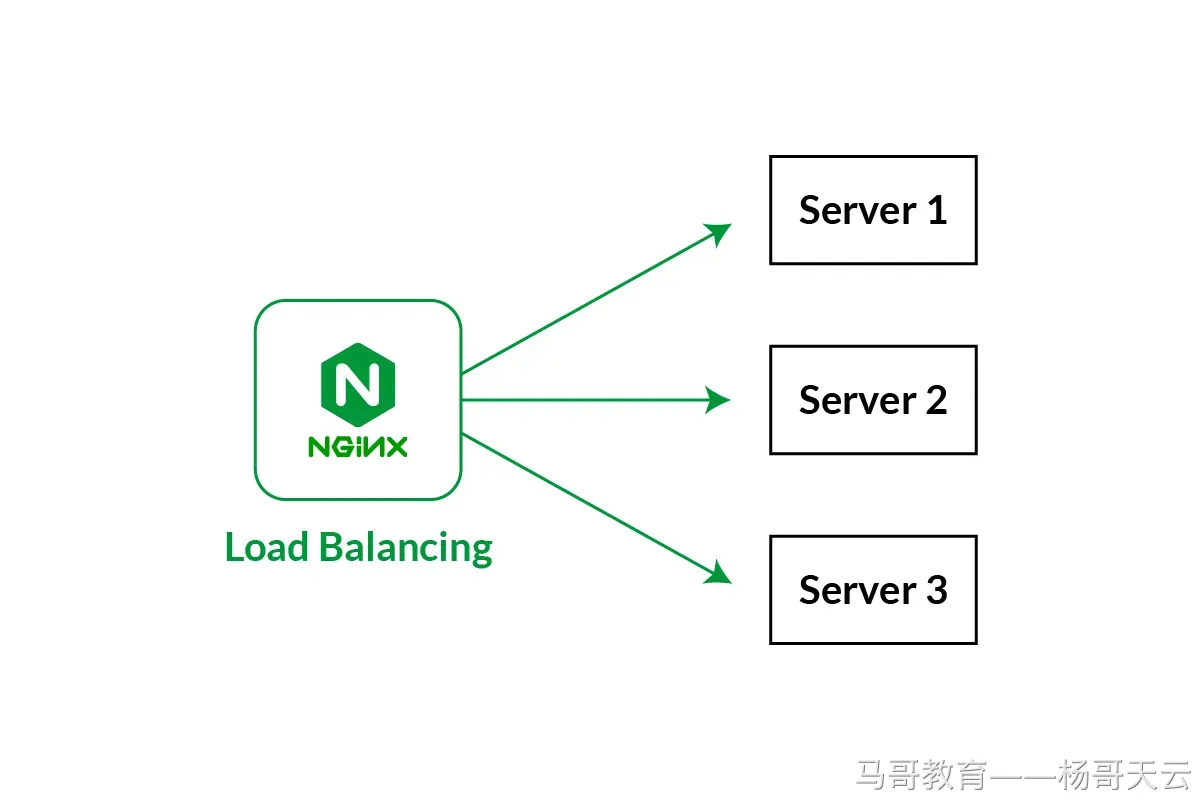

Nginx 将流量分发到多台服务器

目标 说明
理解反向代理 掌握正向代理与反向代理的本质区别

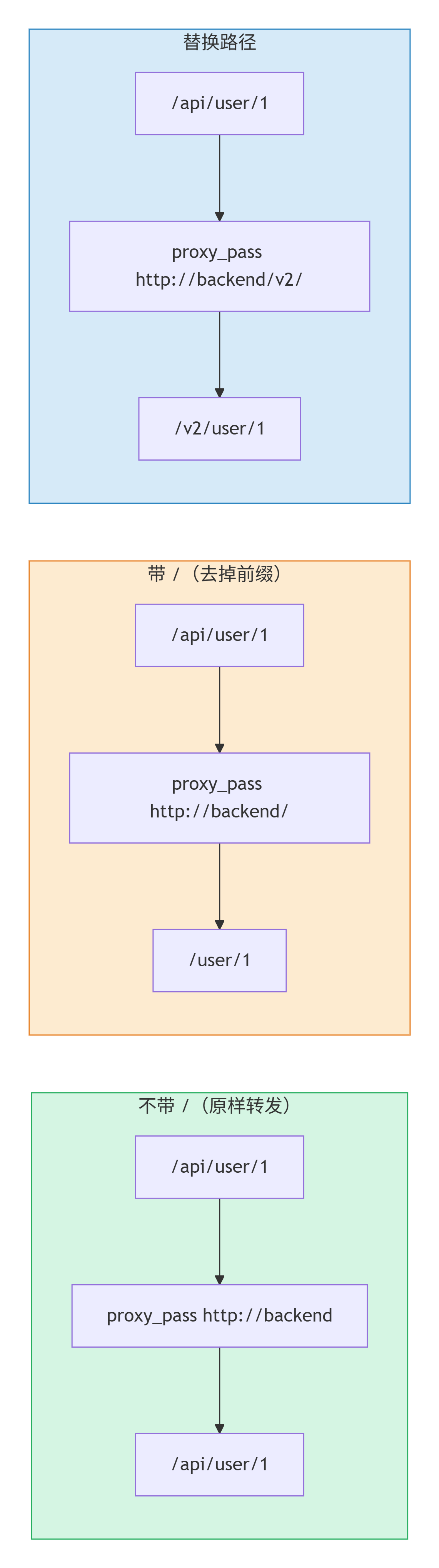

配置反向代理 掌握 proxy_pass 核心配置、路径替换规则
传递真实客户端信息 理解 proxy_set_header 的原理与配置
理解负载均衡 掌握轮询、权重、ip_hash、least_conn 四种算法及适用场景
配置健康检查 理解被动健康检查机制及参数调优
理解四层代理 理解 L4 与 L7 的区别，为后续 LVS/K8s 做铺垫

一、原理篇：代理的本质

1.1 什么是代理？

代理的本质是“中间人”——在客户端和服务端之间插入一层，代为转发请求和响应。

对比维度 正向代理 反向代理
代理对象 为客户端做代理 为服务端做代理
谁配置 客户端手动配置 服务端配置，客户端无感知
隐藏的是 客户端的真实 IP 服务端的真实 IP
典型场景 公司内网通过代理访问外网 Nginx 将请求转发给内网应用

1.2 正向代理 vs 反向代理

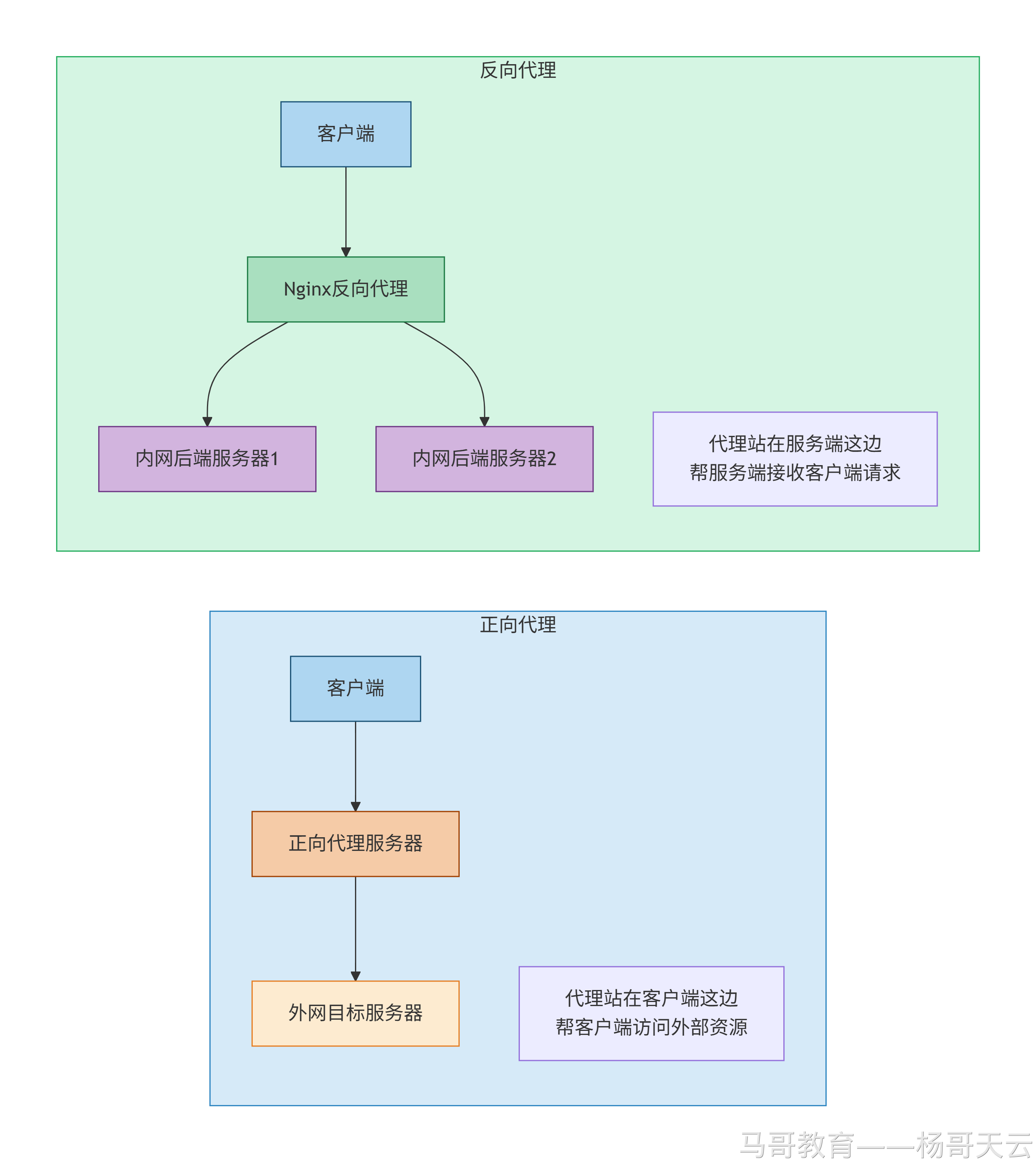

正向代理代表客户端，反向代理代表服务端

本质区别：正向代理是“帮客户端说话”，反向代理是“帮服务端接客”。

1.3 反向代理的核心价值

在 Java 生产环境中，Nginx 反向代理解决了以下问题：

问题 Nginx 的解决方案 价值
后端直接暴露不安全 后端只监听内网或 localhost，Nginx 做唯一入口 安全
多个应用需要统一入口 根据域名/路径分发到不同后端 统一管理
SSL 证书需要在每个应用配置 SSL 在 Nginx 层统一终止（SSL Termination） 简化运维
静态文件和动态请求混在一起 静态文件由 Nginx 直接返回 性能优化
单点故障 后端多实例，Nginx 做负载均衡 高可用

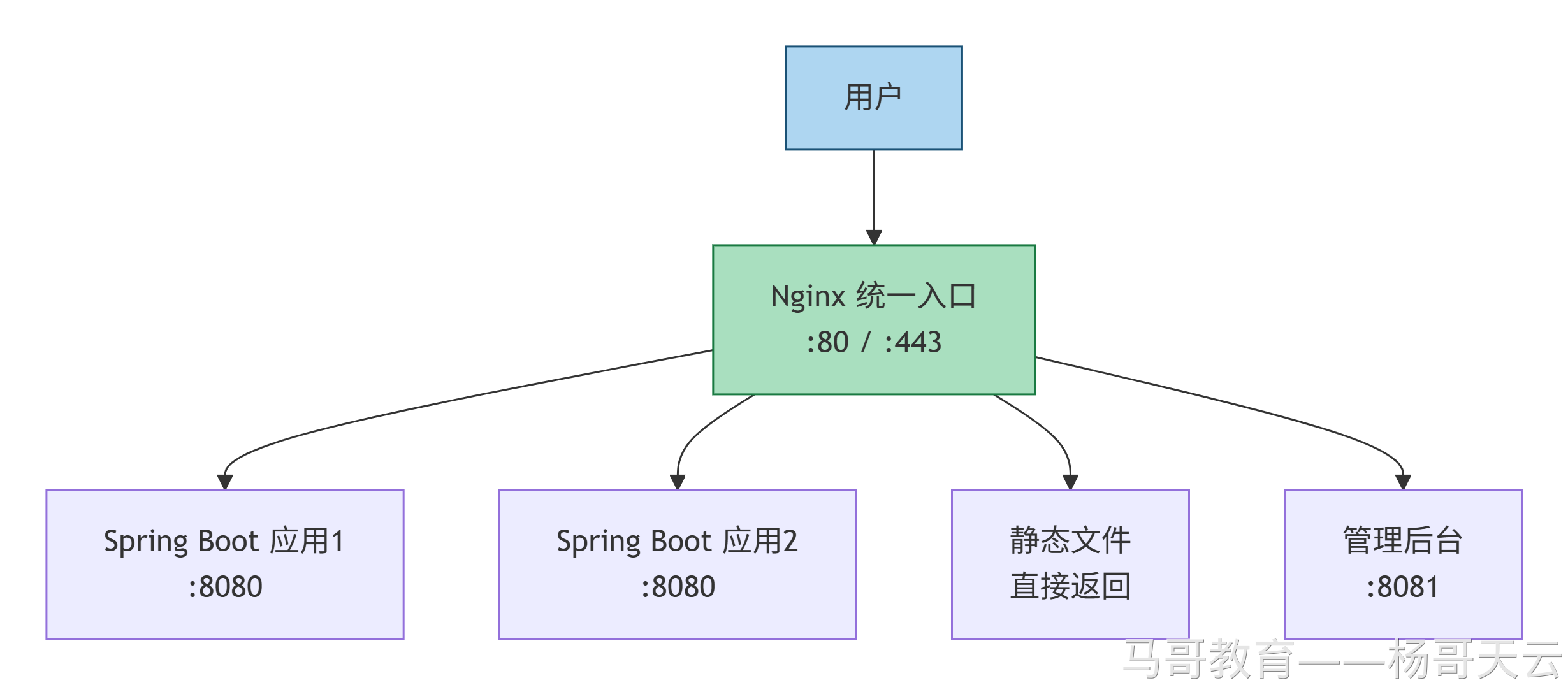

Nginx 统一入口分发到应用、静态文件和管理后台

反向代理 = 用户请求的“总入口” + 内网后端的“安全门” + 流量的“调度中心”。

二、实验环境准备

2.1 环境规划

主机名 IP 地址 角色 部署组件
lb1 192.168.100.10 接入层 Nginx（反向代理/负载均衡器）
backend1 192.168.100.11 后端 1 Nginx（模拟后端服务）
backend2 192.168.100.12 后端 2 Nginx（模拟后端服务）
backend3 192.168.100.13 后端 3 Nginx（模拟后端服务）

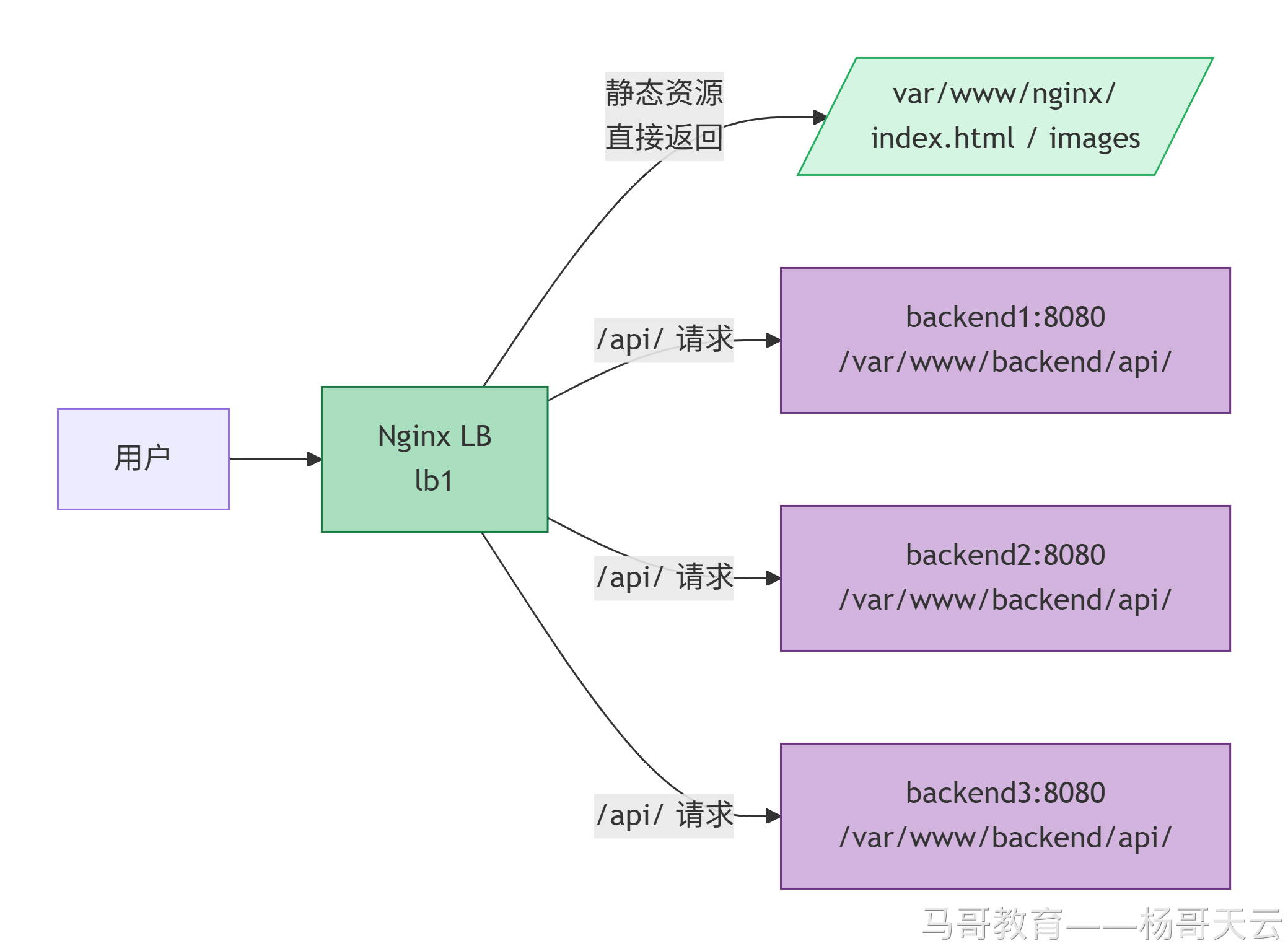

LB 与三台后端的实验环境拓扑

2.2 部署后端模拟服务

在 backend1、backend2、backend3 上分别执行：

# 创建站点目录和 API 子目录
[root@backend1 ~]# mkdir -p /var/www/backend/api

# 创建测试页面（每台机器内容不同）
[root@backend1 ~]# echo "Backend 1 (192.168.100.11)" > /var/www/backend/index.html
[root@backend1 ~]# echo '{"code":200,"data":"Backend 1"}' > /var/www/backend/api/user

# 配置 Nginx 监听 8080 端口
[root@backend1 ~]# cat > /etc/nginx/conf.d/backend.conf <<'EOF'
server {
    listen 8080;
    server_name backend1.local;
    root /var/www/backend;
    index index.html;
}
EOF

[root@backend1 ~]# nginx -t && systemctl reload nginx
  • backend2 内容：Backend 2 (192.168.100.12) / {"code":200,"data":"Backend 2"}。
  • backend3 内容：Backend 3 (192.168.100.13) / {"code":200,"data":"Backend 3"}。

验证后端服务：

[root@lb1 ~]# curl http://192.168.100.11:8080/
Backend 1 (192.168.100.11)
[root@lb1 ~]# curl http://192.168.100.11:8080/api/user
{"code":200,"data":"Backend 1"}

2.3 准备 LB 静态资源

[root@lb1 ~]# mkdir -p /var/www/nginx/images
[root@lb1 ~]# echo "LB Home Page" > /var/www/nginx/index.html
[root@lb1 ~]# echo "LB Test Page" > /var/www/nginx/test.html

三、实验 1：单后端反向代理

3.1 实验拓扑

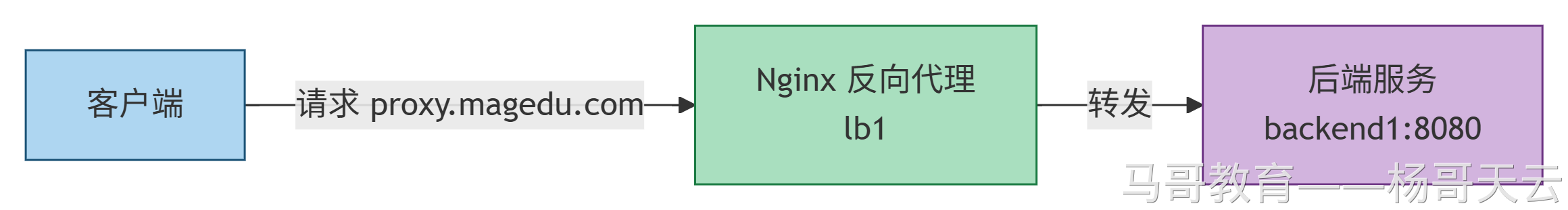

客户端通过 lb1 访问 backend1:8080

3.2 配置反向代理

在 lb1 上配置：

[root@lb1 ~]# cat > /etc/nginx/conf.d/proxy-single.conf <<'EOF'
server {
    listen 80;
    server_name proxy.magedu.com;

    location / {
        proxy_pass http://192.168.100.11:8080;
    }
}
EOF

[root@lb1 ~]# nginx -t && systemctl reload nginx

3.3 验证

[root@lb1 ~]# curl http://proxy.magedu.com/
Backend 1 (192.168.100.11)
[root@lb1 ~]# curl http://proxy.magedu.com/api/user
{"code":200,"data":"Backend 1"}

3.4 原理分析

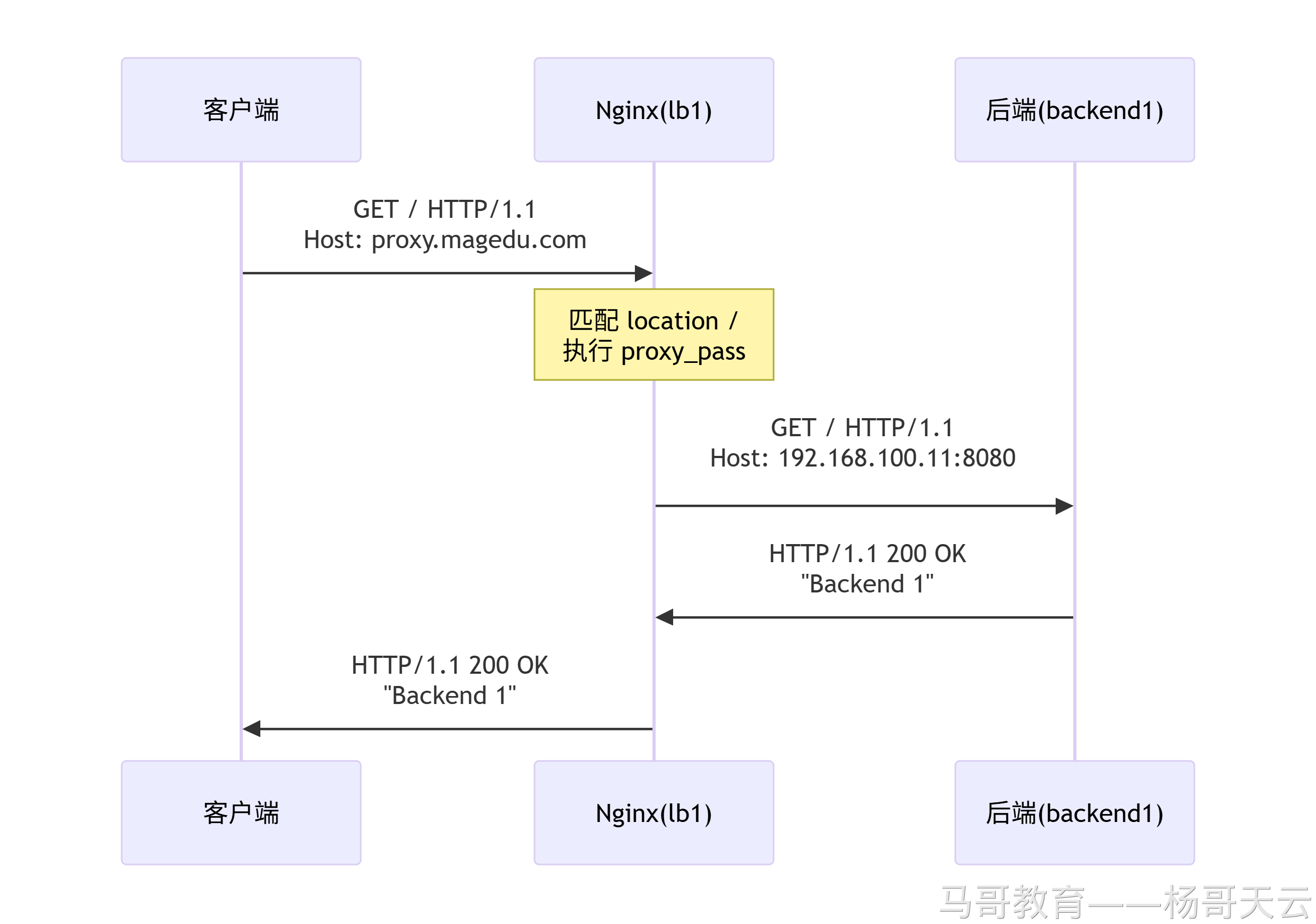

请求到达 lb1、匹配 location、转发到后端并返回响应

关键点：客户端只知道 Nginx 的地址（proxy.magedu.com），对后端一无所知。后端的真实 IP 被 Nginx 完全隐藏。

四、实验 2：传递真实客户端信息（proxy_set_header）

4.1 问题场景

当 Nginx 转发请求时，后端看到的 remote_addr 是 Nginx 的 IP，而不是真实客户端 IP。

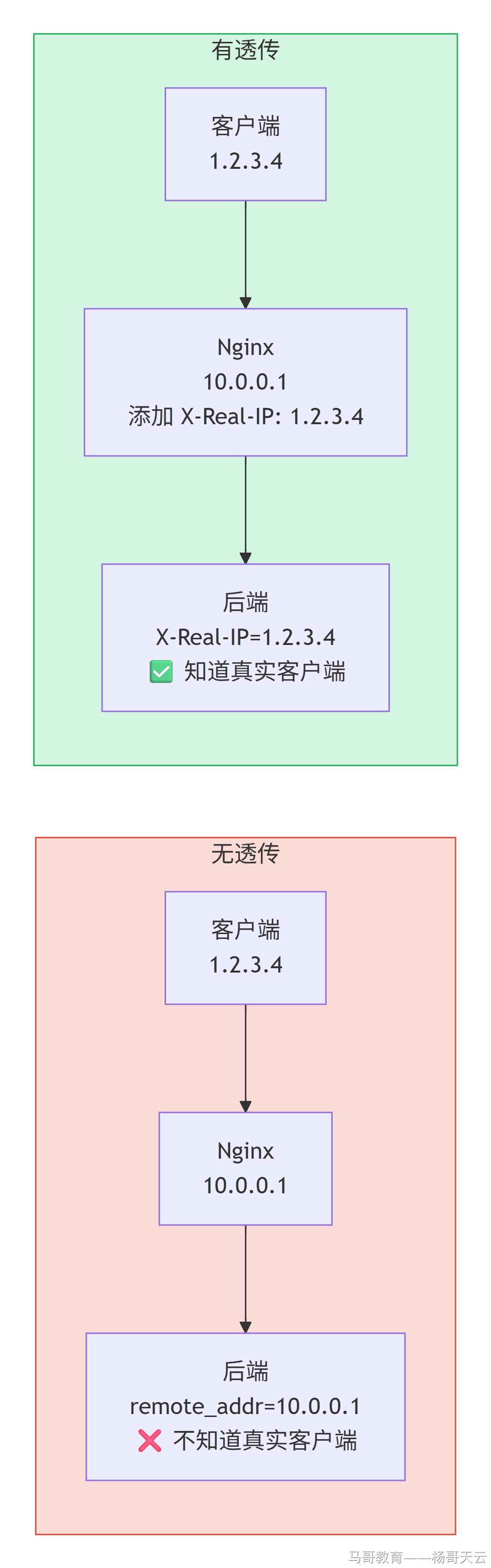

透传与未透传客户端 IP 的对比

4.2 为什么需要传递真实 IP？

场景 为什么需要
日志分析 统计真实用户来源，而非 Nginx 的 IP
安全审计 追踪攻击来源，封禁恶意 IP
地域封禁 根据客户端 IP 做地域访问控制
限流 按真实 IP 做请求限流

4.3 配置 proxy_set_header

[root@lb1 ~]# cat > /etc/nginx/conf.d/proxy-single.conf <<'EOF'
server {
    listen 80;
    server_name proxy.magedu.com;

    location / {
        proxy_pass http://192.168.100.11:8080;

        # 传递真实客户端信息
        proxy_set_header Host $host;                 # 原始 Host
        proxy_set_header X-Real-IP $remote_addr;     # 客户端真实 IP
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;  # 代理链
        proxy_set_header X-Forwarded-Proto $scheme;  # 原始协议（http/https）
    }
}
EOF

[root@lb1 ~]# nginx -t && systemctl reload nginx

4.4 验证透传效果

在 backend1 上查看访问日志：

[root@backend1 ~]# tail -f /var/log/nginx/access.log
# 可以看到 X-Real-IP 为真实客户端 IP

原文未给出相应日志格式。默认访问日志通常不会记录 X-Real-IP；需在后端 log_format 中加入 $http_x_real_ip 才能直接看到该头部。设置请求头也不会自动改变后端的 remote_addr。

4.5 各头部的作用

头部 值 后端获取方式 作用
X-Real-IP $remote_addr request.getHeader("X-Real-IP") 客户端真实 IP（单层代理）
X-Forwarded-For $proxy_add_x_forwarded_for request.getHeader("X-Forwarded-For") 完整代理链（多层代理）
X-Forwarded-Proto $scheme request.getHeader("X-Forwarded-Proto") 原始协议（http/https）
Host $host request.getHeader("Host") 原始域名

生产最佳实践：proxy_set_header X-Real-IP $remote_addr; 是必配项，否则后端看到的全是 Nginx 的 IP。

五、实验 3：负载均衡

5.1 什么是负载均衡？

负载均衡 = 把请求分发到多台后端服务器，分摊压力、提高可用性。

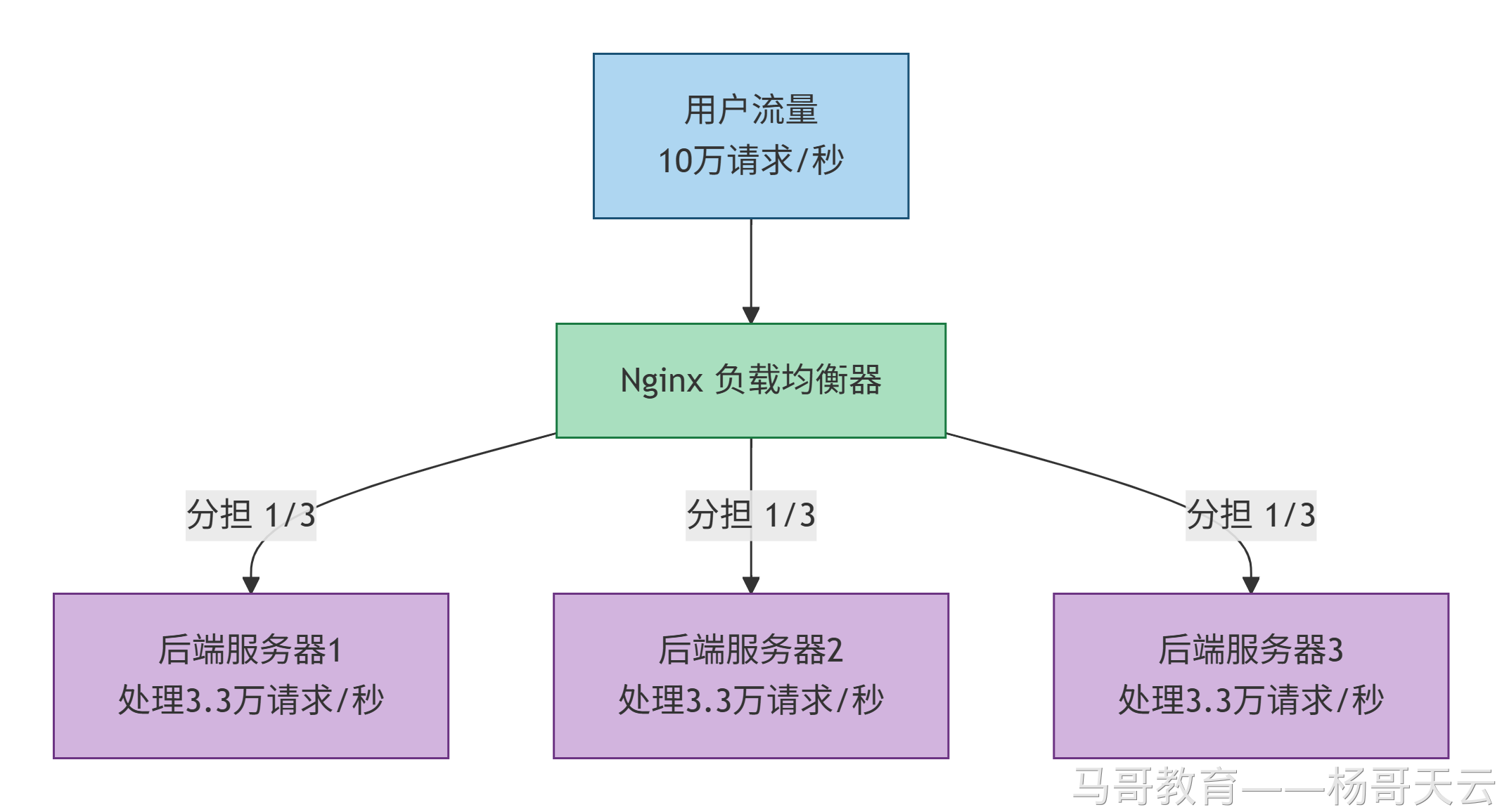

用户流量由负载均衡器分发给三台后端

5.2 负载均衡的核心价值

价值 说明
高可用 一台后端宕机，请求自动切换到其他后端（健康检查）
高并发 多台后端分担请求，整体处理能力线性提升
弹性扩展 流量增长时，动态增加后端节点
灰度发布 部分后端运行新版本，逐步切流

5.3 upstream 语法

upstream 用于定义一组后端服务器：

upstream 组名 {
    server 后端地址1 [参数];
    server 后端地址2 [参数];
    server 后端地址3 [参数];
}

5.4 配置负载均衡

[root@lb1 ~]# cat > /etc/nginx/conf.d/proxy-lb.conf <<'EOF'
upstream backend {
    server 192.168.100.11:8080;
    server 192.168.100.12:8080;
    server 192.168.100.13:8080;
}

server {
    listen 80;
    server_name lb.magedu.com;

    root /var/www/nginx;

    # 静态资源：LB 直接返回
    location ~* \.(jpg|jpeg|png|gif|ico|svg|webp|css|js)$ {
        expires 30d;
        access_log off;
    }

    # API 请求：转发到后端（负载均衡）
    location /api/ {
        proxy_pass http://backend;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    }

    # 其他请求：LB 直接返回静态文件
    location / {
        try_files $uri $uri/ /index.html;
    }
}
EOF

[root@lb1 ~]# nginx -t && systemctl reload nginx

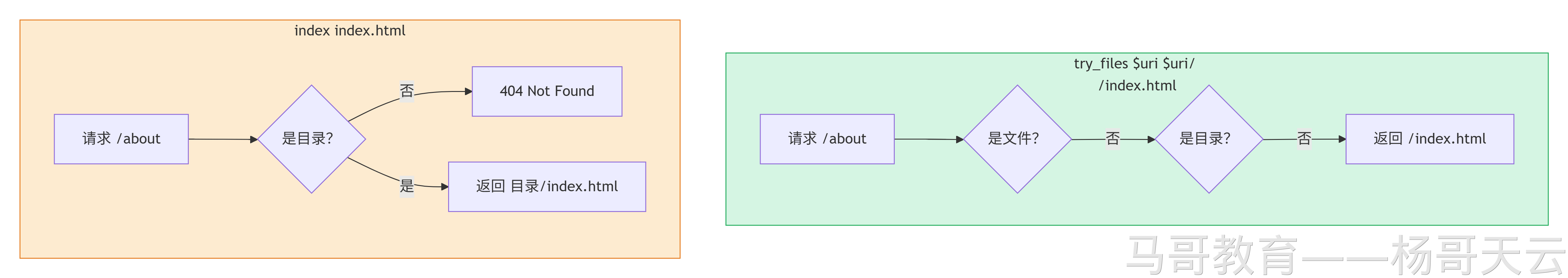

两者本质的区别：

对比 try_files $uri $uri/ /index.html; index index.html;
执行时机 每次请求都执行 仅在访问目录时触发
匹配路径 文件 → 目录 → 兜底 只检查目录
对 / 的访问 返回 /index.html 返回 /index.html
对 /about 的访问 先查找 /about 文件 → 再找 /about/ 目录 → 最后返回 /index.html 不会触发 index（因为没有访问目录）
对 /api/ 的影响 可能干扰，需注意 location 优先级 不影响

静态资源由 LB 返回，API 请求转发给后端

5.5 验证负载均衡（默认轮询）

[root@lb1 ~]# for i in {1..6}; do curl -s http://lb.magedu.com/api/user; done
{"code":200,"data":"Backend 1"}
{"code":200,"data":"Backend 2"}
{"code":200,"data":"Backend 3"}
{"code":200,"data":"Backend 1"}
{"code":200,"data":"Backend 2"}
{"code":200,"data":"Backend 3"}

结果：请求按顺序轮询分配到 3 台后端（backend1 → backend2 → backend3 → …），每台均衡承担 1/3 的请求。

六、实验 4：负载均衡算法对比

6.1 四种算法概览

算法 配置 适用场景
轮询（round-robin） 默认 后端性能均等
权重（weight） weight=N 后端性能不均
ip_hash ip_hash; 需要会话保持（本地 Session）
least_conn least_conn; 长连接场景（WebSocket、SSE）

6.2 算法选择决策树

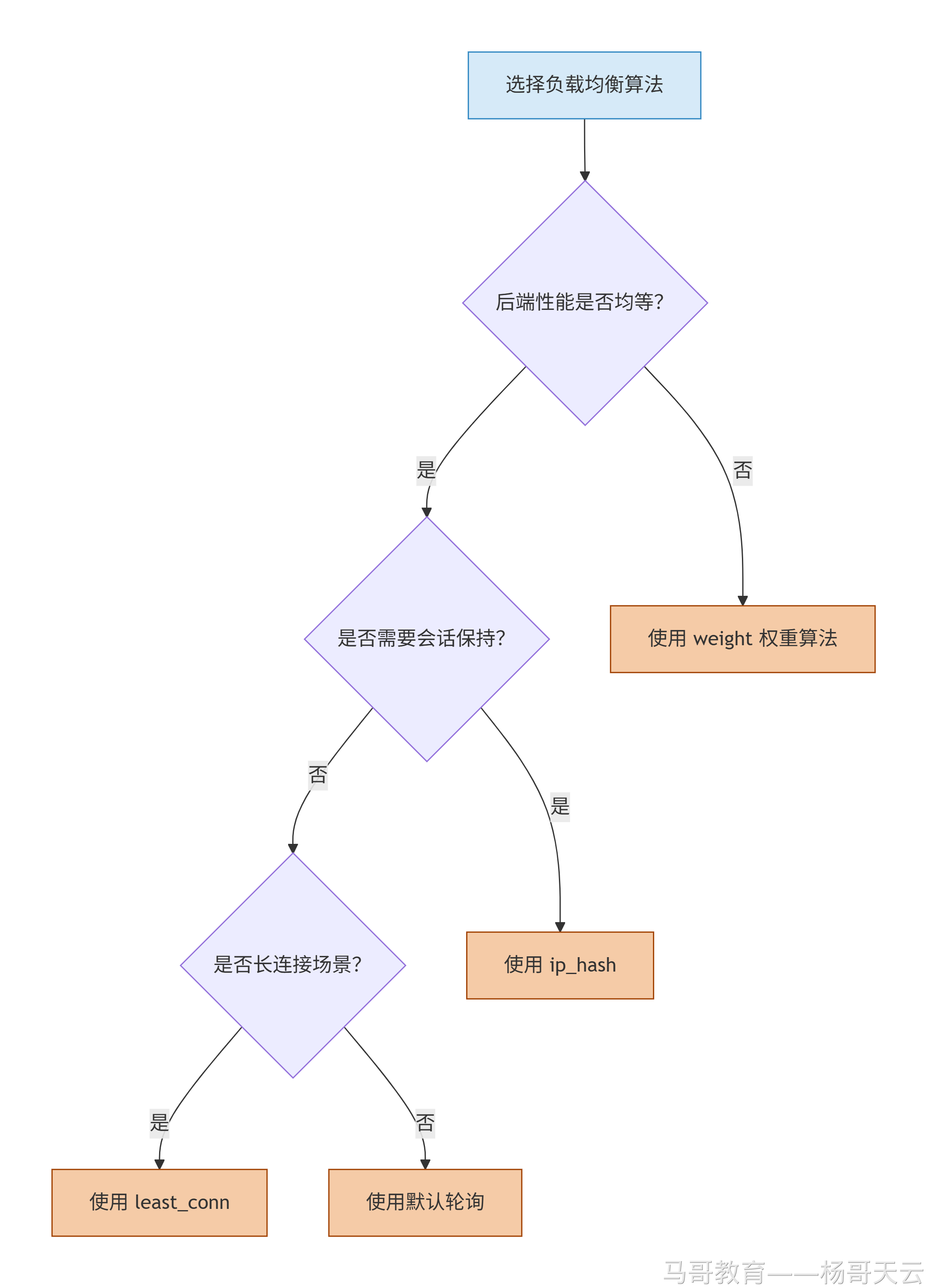

按性能差异、会话保持和长连接需求选择调度算法

6.3 实验 4a：权重（weight）

场景：backend1 性能是 backend2 的 3 倍，需要按 3:1:1 分配流量。

[root@lb1 ~]# cat > /etc/nginx/conf.d/proxy-lb.conf <<'EOF'
upstream backend {
    server 192.168.100.11:8080 weight=3;   # 高性能机器
    server 192.168.100.12:8080 weight=1;   # 低性能机器
    server 192.168.100.13:8080 weight=1;   # 低性能机器
}

server {
    listen 80;
    server_name lb.magedu.com;

    root /var/www/nginx;

    location ~* \.(jpg|jpeg|png|gif|ico|svg|webp|css|js)$ {
        expires 30d;
        access_log off;
    }

    location /api/ {
        proxy_pass http://backend;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    }

    location / {
        try_files $uri $uri/ /index.html;
    }
}
EOF

[root@lb1 ~]# nginx -t && systemctl reload nginx

[root@lb1 ~]# for i in {1..10}; do curl -s http://lb.magedu.com/api/user; done
{"code":200,"data":"Backend 1"}
{"code":200,"data":"Backend 2"}
{"code":200,"data":"Backend 1"}
{"code":200,"data":"Backend 3"}
{"code":200,"data":"Backend 1"}
{"code":200,"data":"Backend 1"}
{"code":200,"data":"Backend 2"}
{"code":200,"data":"Backend 1"}
{"code":200,"data":"Backend 3"}
{"code":200,"data":"Backend 1"}

结果：每 5 个请求中，backend1 收到 3 个（60%），backend2 和 backend3 各收到 1 个（20%），符合 3:1:1 的权重配比。

6.4 实验 4b：ip_hash（会话保持）

场景：传统应用使用本地 Session，同一用户必须访问同一后端。

[root@lb1 ~]# cat > /etc/nginx/conf.d/proxy-lb.conf <<'EOF'
upstream backend {
    ip_hash;
    server 192.168.100.11:8080;
    server 192.168.100.12:8080;
    server 192.168.100.13:8080;
}

server {
    listen 80;
    server_name lb.magedu.com;

    root /var/www/nginx;

    location ~* \.(jpg|jpeg|png|gif|ico|svg|webp|css|js)$ {
        expires 30d;
        access_log off;
    }

    location /api/ {
        proxy_pass http://backend;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    }

    location / {
        try_files $uri $uri/ /index.html;
    }
}
EOF

[root@lb1 ~]# nginx -t && systemctl reload nginx

[root@lb1 ~]# curl -s http://lb.magedu.com/api/user
{"code":200,"data":"Backend 1"}
[root@lb1 ~]# curl -s http://lb.magedu.com/api/user
{"code":200,"data":"Backend 1"}
[root@lb1 ~]# curl -s http://lb.magedu.com/api/user
{"code":200,"data":"Backend 1"}

在后端集合和可用状态稳定时，同一客户端 IP 通常映射到同一后端；故障或拓扑变化可能使映射改变，不能把它当作绝对不变的会话持久性保证。

ip_hash 决策建议：

  • 使用 Redis 共享 Session → 不需要 ip_hash。
  • 使用本地 Session（传统应用）→ 需要 ip_hash。

6.5 实验 4c：least_conn（最少连接）

upstream backend {
    least_conn;
    server 192.168.100.11:8080;
    server 192.168.100.12:8080;
}

原理：Nginx 将请求分配给当前活动连接数最少的后端，避免某台后端因为长连接积累过多负载。

七、实验 5：被动健康检查

7.1 什么是健康检查？

健康检查 = Nginx 自动检测后端是否存活，故障节点自动剔除，恢复后自动加入。

健康检查分为两种：

类型 说明 优点 缺点
主动检查 Nginx 定期主动 ping 后端 及时发现问题 额外流量开销
被动检查 Nginx 根据请求失败判断 无额外流量 需要实际请求触发

Nginx 开源版支持被动健康检查（不需要额外模块）。

7.2 被动健康检查的工作原理

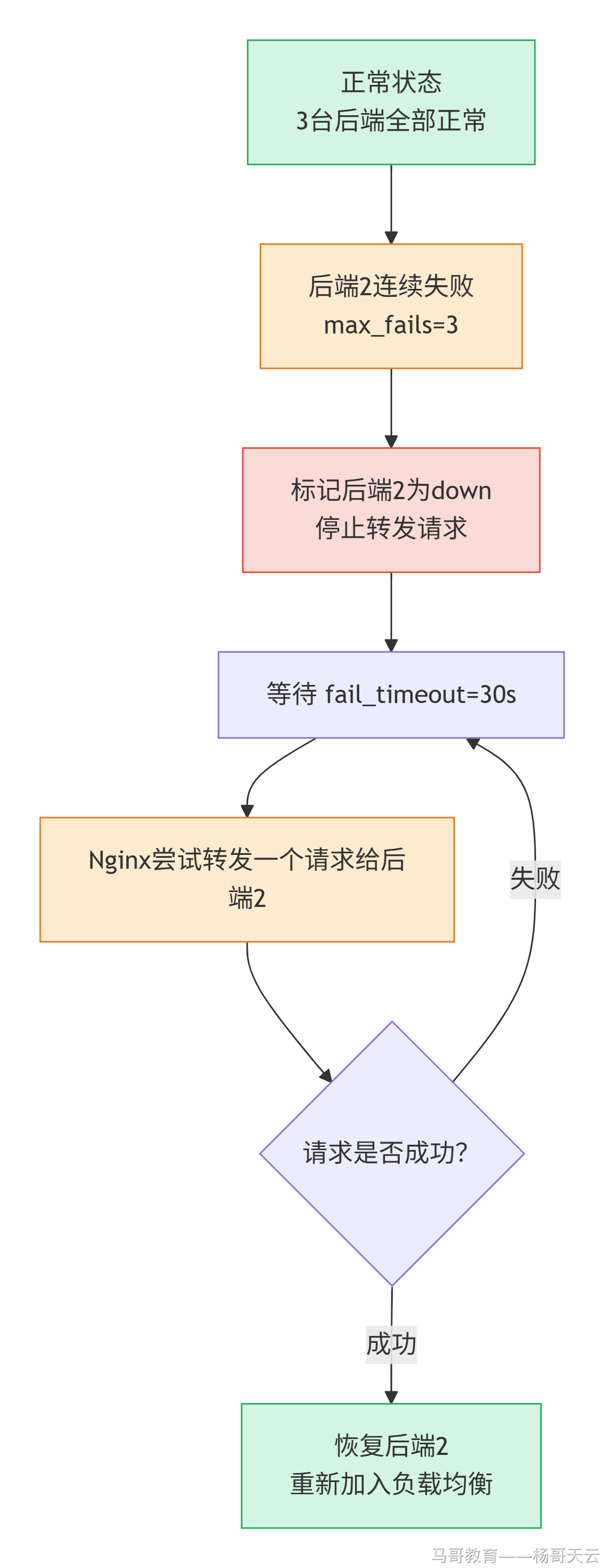

后端失败后暂时剔除，等待超时后通过实际请求重试

7.3 配置被动健康检查

[root@lb1 ~]# cat > /etc/nginx/conf.d/proxy-lb.conf <<'EOF'
upstream backend {
    server 192.168.100.11:8080 max_fails=3 fail_timeout=30s;
    server 192.168.100.12:8080 max_fails=3 fail_timeout=30s;
    server 192.168.100.13:8080 max_fails=3 fail_timeout=30s;
}

server {
    listen 80;
    server_name lb.magedu.com;

    root /var/www/nginx;

    location ~* \.(jpg|jpeg|png|gif|ico|svg|webp|css|js)$ {
        expires 30d;
        access_log off;
    }

    location /api/ {
        proxy_pass http://backend;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    }

    location / {
        try_files $uri $uri/ /index.html;
    }
}
EOF

[root@lb1 ~]# nginx -t && systemctl reload nginx

7.4 参数说明

参数 默认值 说明
max_fails 1 失败 N 次后标记为不可用
fail_timeout 10s 标记不可用后，等待多久再重试

补充：fail_timeout 同时也是统计 max_fails 失败次数的时间窗口。被动检查在后续真实请求中重试，并非到时主动探测。

7.5 模拟故障

# 模拟 backend2 故障
[root@backend2 ~]# systemctl stop nginx

# 持续访问，观察故障转移
[root@lb1 ~]# for i in {1..20}; do curl -s http://lb.magedu.com/api/user; sleep 0.5; done
{"code":200,"data":"Backend 1"}
{"code":200,"data":"Backend 3"}
{"code":200,"data":"Backend 1"}
{"code":200,"data":"Backend 3"}
# ... backend2 不再出现

预期结果：

  1. backend2 连续 3 次请求失败后被标记为 down。
  2. 后续请求只转发给 backend1 和 backend3。
  3. 30 秒后，Nginx 尝试恢复 backend2。

7.6 查看健康检查状态

# 查看 Nginx 错误日志中的健康检查信息
[root@lb1 ~]# tail -f /var/log/nginx/error.log
# 可以看到 "upstream server temporarily disabled" 日志

生产实践：被动健康检查足以应对大多数场景。主动健康检查需要使用 Nginx Plus 或第三方模块。

八、实验 7：四层代理（L4 认知）

8.1 四层 vs 七层

Nginx 不仅能做 HTTP 代理，还能做 TCP/UDP 代理（四层代理）。

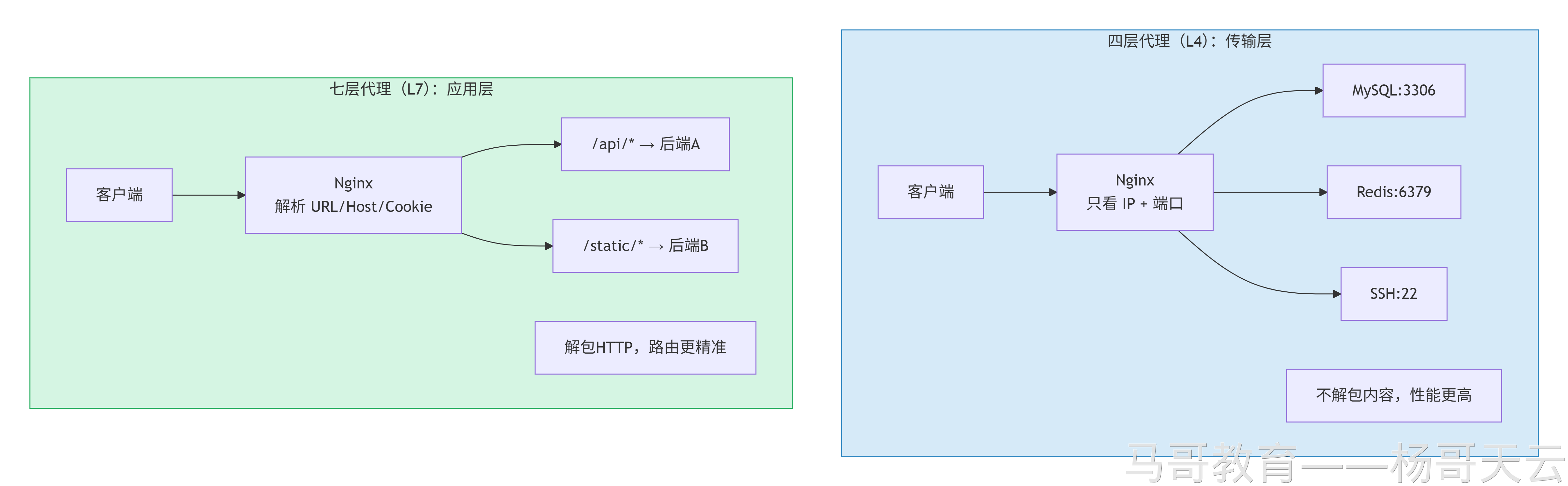

七层解析 HTTP 内容，四层基于 IP 和端口转发

8.2 配置 TCP 代理

[root@magedu ~]# vi /etc/nginx/nginx.conf

在 http 块后面，同一层级添加：

stream {
    upstream mysql_backend {
        server 192.168.100.20:3306 max_fails=3 fail_timeout=30s;
    }

    server {
        listen 3306;
        proxy_pass mysql_backend;
    }
}

[root@lb1 ~]# nginx -t && systemctl reload nginx

8.3 验证

[root@client ~]# mysql -h 192.168.100.10 -u wpuser -p
# 连接 lb1:3306，实际连接的是 mysql_backend

8.4 特别注意

stream 块和 http 块是平级的。

/etc/nginx/nginx.conf
│
├── user nginx;
├── worker_processes auto;
│
├── events { ... }
│
├── http {                     ← 七层代理（HTTP/HTTPS）
│   ├── include /etc/nginx/conf.d/*.conf;
│   └── server { ... }
│   }
│
└── stream {                   ← 四层代理（TCP/UDP），与 http 平级
    ├── upstream mysql_backend { ... }
    ├── upstream redis_backend { ... }
    └── server { ... }
    }

使用此配置需确保 Nginx 已编译或加载 stream 模块。

面试题

反向代理和负载均衡有什么区别？

反向代理关注的是“转发给谁”——隐藏后端服务器，提供统一入口。负载均衡关注的是“转发给哪一台”——在多台后端之间分发流量，分摊压力。

两者是组合关系：反向代理是负载均衡的前提，负载均衡是反向代理的扩展。生产环境中通常同时使用——Nginx 作为反向代理，将请求转发给多台后端，由负载均衡算法决定具体转发到哪一台。

Nginx 的 proxy_pass 末尾加斜杠和不加斜杠有什么区别？

答案：末尾带 / 会去掉 location 匹配的路径部分，不带 / 则原样转发。

以下为两种替代配置，不在同一个 location 中重复写 proxy_pass：

location /api/ {
    proxy_pass http://backend;    # /api/user → /api/user
}

或使用：

location /api/ {
    proxy_pass http://backend/;   # /api/user → /user
}

反向代理中为什么要配置 proxy_set_header X-Real-IP？

因为后端默认看到的 remote_addr 是 Nginx 的 IP，不是真实客户端 IP。配置后，后端可从 X-Real-IP 头获取真实 IP，用于日志分析、安全审计、地域封禁等场景。

补充实验：纯代理入口与 URI 路径替换

本稿以 22 页版为主体，保留静态资源/API 分流、JSON 验证和面试题；此处补入 20 页版独有的完整路径替换实验，重复基础内容不再另留一份文档。

所有请求都交给 upstream

前面的 /api/ 分流只代理 API。若使用纯负载均衡入口，可以在已有 backend upstream 的同一 http 上下文中配置：

server {
    listen 80;
    server_name all-lb.magedu.com;
    location / {
        proxy_pass http://backend;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    }
}

无状态 JWT 或共享 Redis Session 一般不需要仅为本地会话而使用 ip_hash；least_conn 常用于连接持续时间差异较大的场景，如 WebSocket、SSE，是否合适还需看实际负载。

路径映射需求

场景 前端请求 后端期望
保留前缀 /api/user/1 /api/user/1
去前缀 /v1/user/1 /user/1
替换前缀 /old/user/1 /new/user/1

普通前缀 location 中 proxy_pass 的 URI 替换规则

在普通前缀 location 中，proxy_pass 指定 URI 时，用它替换匹配的前缀；没有指定 URI 时通常保留请求 URI。正则 location、变量形式、rewrite 等情况有额外规则，不能只靠“有没有末尾斜杠”概括全部行为。

server {
    listen 80;
    server_name path.magedu.com;

    location /api/ {
        proxy_pass http://192.168.100.11:8080;
    }
    location /v1/ {
        proxy_pass http://192.168.100.12:8080/;
    }
    location /old/ {
        proxy_pass http://192.168.100.13:8080/new/;
    }
}

将该配置保存为 /etc/nginx/conf.d/proxy-path.conf 后验证：

nginx -t && systemctl reload nginx
curl -v http://path.magedu.com/api/user/1
curl -v http://path.magedu.com/v1/user/1
curl -v http://path.magedu.com/old/user/1

域名需解析到 LB；前面的模拟站点只准备了 /api/user，这些新路径若没有对应文件会返回 404，可结合后端访问日志确认映射，不能把 404 直接判成代理规则未生效。

四层 MySQL 代理可按业务增加 proxy_connect_timeout 5s; 与 proxy_timeout 60s;，但后者会影响空闲长连接，实际不能照抄成所有数据库连接的通用超时。

评论
